Small Hydro Produkte & Services

Kleinwasserkraftlösungen aus einer Hand

Water to Wire: Mit Voith zur ganzheitlichen Lösung

    Kleinwasserkraftwerke von Voith sind ausgereifte und zuverlässige Lösungen für eine nachhaltige Energieversorgung. Wir von Voith begleiten Sie von der Auswahl der passenden Produkte bis zur Inbetriebnahme und Wartung.

    Zusammenarbeit mit Voith zahlt sich aus

    • Verlässlicher Partner
    • Technische Exzellenz
    • Sichere und nachhaltige Lösungen

    Was mich an meiner Arbeit begeistert? Jeden Kunden von der Projektentwicklung bis zur Umsetzung zu begleiten – und dabei gemeinsam die bestmögliche Lösung zu entwickeln.
    Csaba Marton, Director Business Development and Marketing Small Hydro
    Jetzt Kontakt aufnehmen

    Wir haben das gesamte Kraftwerk im Blick

      Indem wir elektrische, hydraulische und Steuerungskomponenten ideal aufeinander abstimmen und integriert entwickeln, optimieren wir Energieproduktion und Lebenszeit Ihrer Anlage. Effiziente Stromversorgung heißt für uns Wirtschaftlichkeit mit Umweltfreundlichkeit in Einklang zu bringen: Natürliche Ressourcen setzen wir bewusst und schonend für eine hohe Auslastung zur Steigerung des Ertrags ein.

      Einen Schritt voraus – Individuallösungen aus standardisierten Produkten

        Unser standardisiertes Plattformkonzept ist die Basis für unsere Kleinwasserkraftlösungen. Durch ideal aufeinander abgestimmte Komponenten, können wir nicht nur Prozesse effektiver gestalten. Der Einsatz von weniger, standardisierten und qualitativ hochwertigen Komponenten reduziert auch die Ausfallwahrscheinlichkeit und erleichtert die Problemlösung.

        Unsere Kompetenz für kleine Wasserturbinen

        Unser Turbinen-Portfolio bietet für jede Anforderung eine wirtschaftliche Lösung. Für kleinere Wasserkraftwerke liefert Voith kostengünstige Anlagen in standardisierter Ausführung – und passt sie individuell in ihre Umgebung an.

        150
        Jahre Erfahrung in der Entwicklung leistungsstarker Technologien für Kleinwasserkraft.

        Pelton-Turbinen – für Fallhöhen bis 1000m

        Unsere Pelton-Turbinen eigenen sich für größere Fallhöhen und ermöglichen einen ausgezeichneten Teillastbetrieb – für einen hohen Wirkungsgrad bei breitem Durchflussspektrum.

        Technische Daten

        Welle Horizontal oder Vertikal
        Düsen 1-6 Düsen
        Regelung Innen- und Außenregelung
        Lagerung 2- bis 4 Lager pro Turbinen und Generatoreinheit
        Einsatzbereich Bis 1000m Fallhöhe und 30MW
        Standardisierte Lösungen möglich bis 700m Fallhöhe und 10MW



        Francis-Turbinen – für Fallhöhen bis 750m

        Unsere Francis-Turbinen für mittlere Fallhöhen erfüllen alle spezifischen Anforderungen an Drehzahl, Technik und Wirtschaftlichkeit.

        Technische Daten

        Welle Horizontal oder Vertikal
        Lagerung 2- bis 4 Lager pro Turbinen und Generatoreinheit
        Typen Spiral Turbine oder Schachtturbine
        Einsatzbereich Bis 750 m Fallhöhe und 30MW
        Standardisierte Lösungen möglich bis 250m Fallhöhe und 18MW

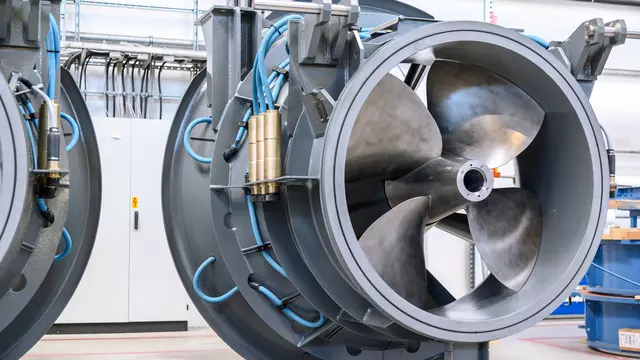

        Kaplan-Turbinen – für Fallhöhen bis 50m

        Für kleinere Fallhöhen und größere Durchflussmengen bieten wir das komplette Spektrum an Kaplan-Turbinentypen an.

        Technische Daten

        Welle Horizontal oder Vertikal
        Regelung Einfache und doppelte Regelung
        Beschaufelung 3 bis 7 Schaufeln mit beliebigem Durchmesser
        Typen Pit Turbine, Rohrturbine, S-Turbine, Voll und Halb-Spiralturbine, SAxo, Z Turbine
        Einsatzbereich Bis 50m Fallhöhe und 30MW
        Standardisierte Lösungen möglich bis 35m Fallhöhe und 10MW



        Mehr über Voith Turbinen erfahren

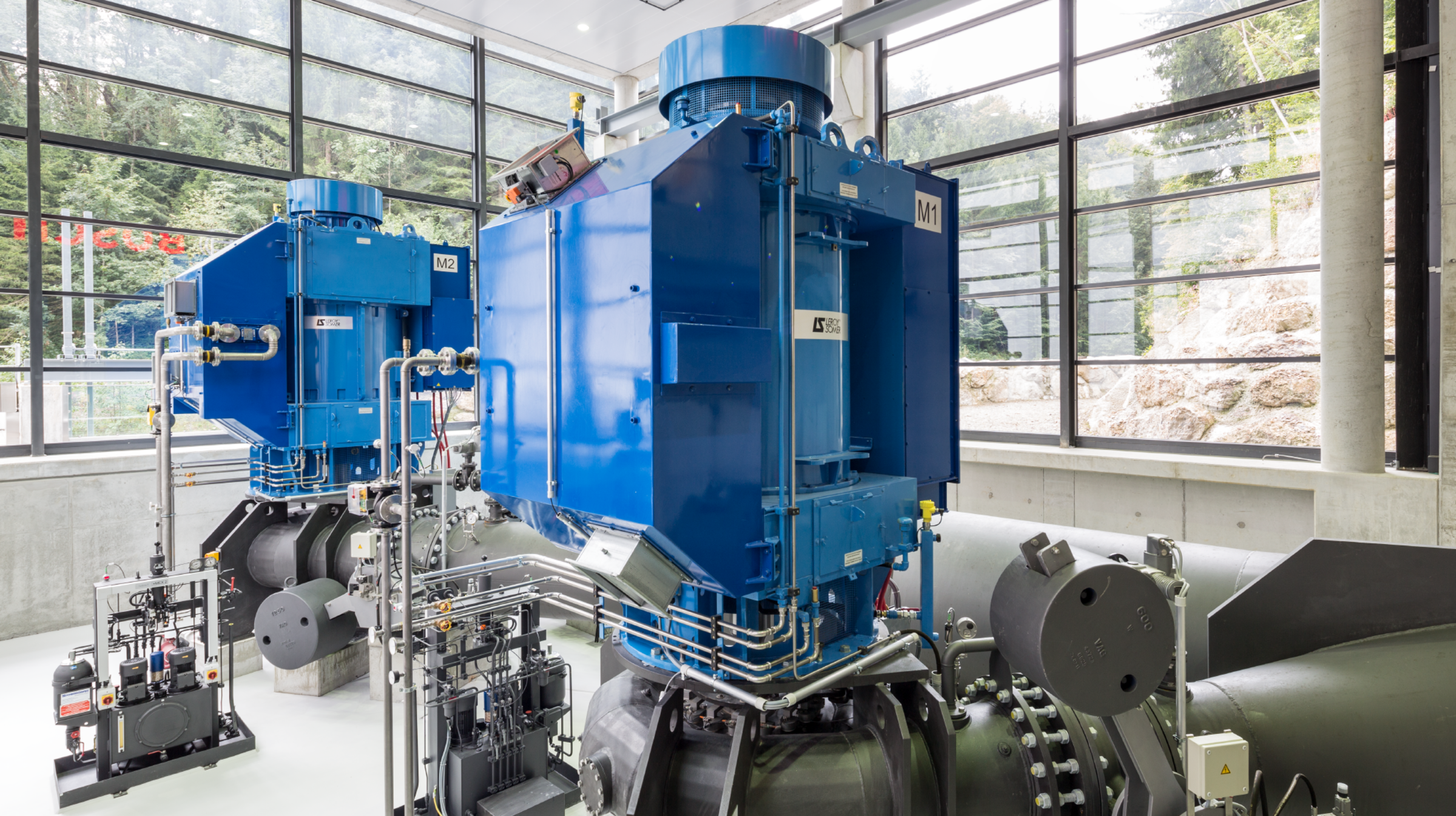

        Generatoren für einen optimalen Energieertrag

        Basierend auf unseren langjährigen Erfahrungen in der Entwicklung und Fertigung von Generatoren integrieren wir diese perfekt in Ihr Kraftwerk – und optimieren so den Energieertrag. Die elektrischen, mechanischen und thermischen Beanspruchungen in der Wasserkraft sind außergewöhnlich hoch. Dafür haben wir eine eigene Hydrogeneratoren Produktlinie entwickelt mit einem robusten Generatordesign und einem abgestimmten modularen Aufbau von Stator und Rotor.

        Technische Daten

        Leistungsbereich 3 MVA bis 35 MVA
        Spannungsbereich 3,0 kV bis 13,8 kV
        Achse Horizontal oder Vertikal
        Schutzklasse IP23 bis IP54 (IEC 60034-5)
        Kühlung IC 01 bis IC 81W (IEC 60034-7)
        Frequenz 50 und 60 Hz
        Umgebungstemperatur -10/+40 °C bis +60 °C auf Anfrage
        Isolationsklasse Isolation thermisch ausgelegt nach F
        Genutzt bis Klasse B
        (Sicherheitspuffer und Klasse B sind ideal für kühle Turbinen vs. heiße Generator-Kopplung)



        Mehr über Voith Generatoren erfahren

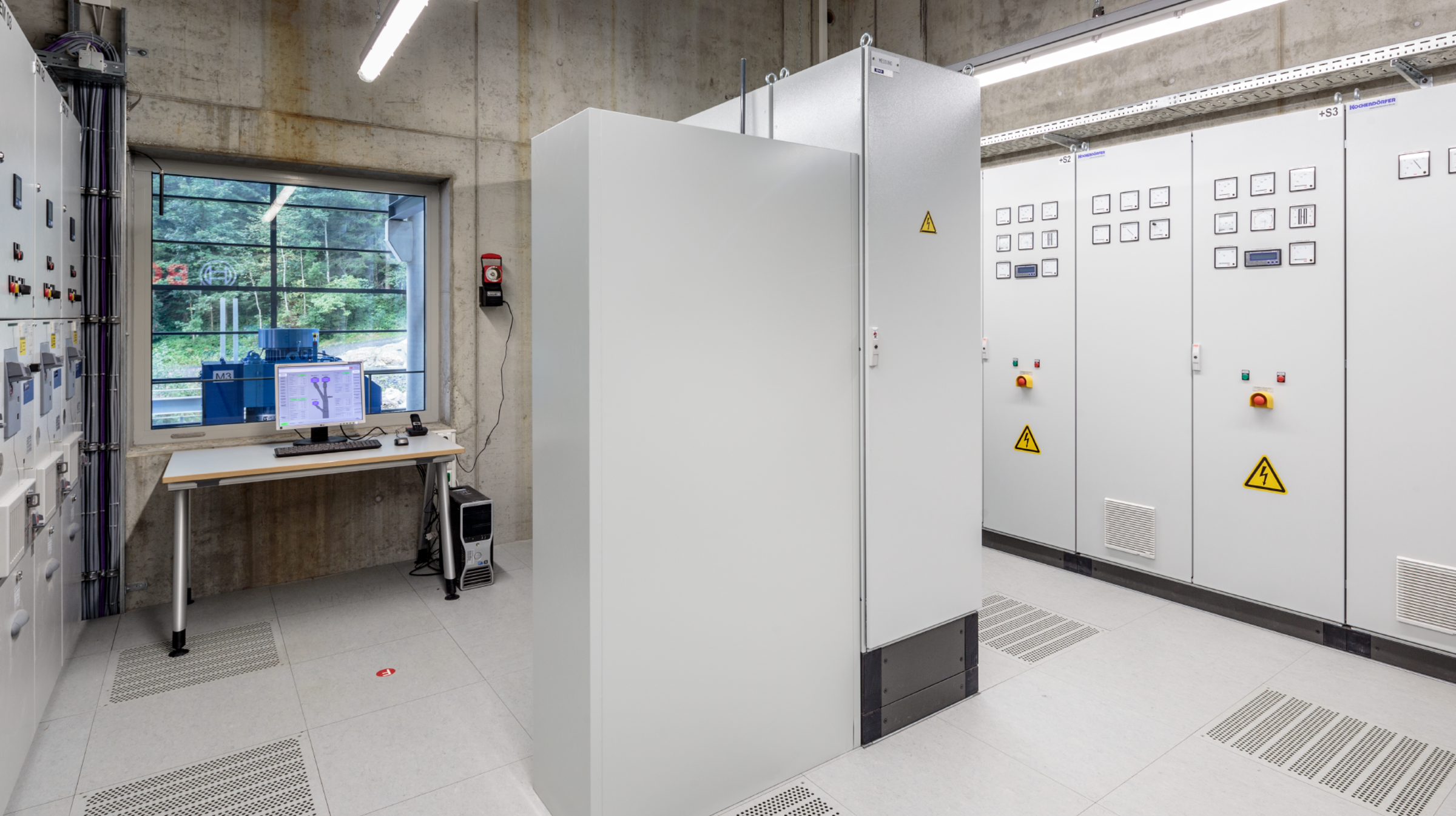

        Hy2Grid – die Lösung für Automatisierung und elektrische Systeme für Kleinwasserkraftwerke

          Hy2Grid ist eine modulare Komplettlösung für Kleinwasserkraftwerke. Die Produktpalette umfasst die Automatisierung und alle elektrischen Systeme bis zum Netzanschluss eines Wasserkraftwerkes. Hy2Grid bietet dem Kunden eine wettbewerbsfähige Gesamtlösung aus einer Hand.

          Vorteile:

          • Komplette water-to-wire Ausstattung aus einer Hand
          • Standardisierte Schnittstellen und Plug-and-Play Systeme
          • Reduzierte Betriebskosten
          • Erhöhte Systemverfügbarkeit
          • IIoT-fähig für zukunftsweisende Anwendungen

          Hy2Grid ermöglicht es selbst Betreibern kleinerer Wasserkraftwerke diese in einem bisher nicht bekannten Umfang zu steuern, überwachen, analysieren und optimieren.
          Alexander Melchus, Head of Sales in Österreich

          Hy2Grid Produktlinien

          Hy2Grid bietet Kraftwerksbetreibern ein perfekt konfiguriertes System zur Steuerung, Überwachung und Automatisierung der Anlage. Die Anlage ist IIoT-fähig und eine Cloud-Anbindung kann optional erfolgen. Die Betriebsdaten sind die Grundlage für einen optimierten Betrieb und Wartung. Die Elektrifizierungs- und Automatisierungslösung ist Plug-and-Play – dadurch bietet sie kurze Montagezeiten bei zuverlässigen Projektplänen.

          Base-Line – bis zu 1,2 MW je Turbine

          Base-Line

          Die Base-Line ist eine Komplettlösung für Mini- und Kleinwasserkraftwerke.

          Anwendungsbereich

          Maschineneinheiten 1-2 Turbinen mit jeweils bis zu 1,2 MW Leistung
          Kraftübertragung Niederspannungsgenerator und - sammelschiene
          Anlageeinrichtung Alle Hilfssysteme befinden sich auf Turbinenebene
          IIoT Basisüberwachung und optionale Cloud-basierte Anwendungen



          Compact-Line – bis zu 12 MW je Turbine

          Compact-Line

          Der Compact-Line Standard ist die beste Wahl für die meisten Kleinwasserkraftwerke. Die Produktlinie verbindet dezentrale Hilfssysteme, die auch auf unterschiedlichen Ebenen liegen können.

          Anwendungsbereich

          Maschineneinheiten Standardmäßig bis zu 4 Einheiten mit bis zu 12 MW Leistung je Turbine
          Kraftübertragung Mittelspannungsgenerator und -sammelschiene
          Anlageeinrichtung Verbindet dezentrale Hilfssysteme über standartisierte Schnittstellen
          IIoT IIoT-fähig für die nächste Generation mit allen Cloud-basierten Anwendungen zur Optimierung, Überwachung und komfortablen Steuerung des Wasserkraftwerks

          Flex-Line – bis zu 30 MW je Turbine

          Flex-Line

          Diese Produktlinie basiert auf der Compact-Line. Zudem beinhaltet die Flex-Line weitere Funktionen für größere Kleinwasserkraftwerke oder spezielle Anwendungen.

          Anwendungsbereich

          Maschineneinheiten Unbegrenzte Anzahl an Einheiten mit bis zu 30 MW Leistung je Turbine
          Kraftübertragung Mittelspannungsgenerator und -sammelschiene (meistens Anschluss an das Hochspannungsnetz)
          Anlageeinrichtung Verbindet dezentrale Hilfssysteme über standartisierte Schnittstellen
          IIoT IIoT-fähig für die nächste Generation mit allen Cloud-basierten Anwendungen zur Optimierung, Überwachung und komfortablen Steuerung des Wasserkraftwerks
          Zusätzliche Merkmale Primärfrequenzregelung, Spannungsstabillisator, Inselbetrieb und zusätzliche Funktionalitäten verfügbar



          Mini Hydro – Kompaktlösungen für Kraftwerke von 50 bis 1200 kW

          Unsere Mini Hydro Produkte sind integrierte Komplettlösungen: Turbine, Generator, Hilfs- und Automatisierungssysteme werden gesamtheitlich entwickelt und optimiert. Dabei entstehen zuverlässige und kostengünstige Lösungen, bei denen auch bauliche Umsetzungsbedingungen berücksichtigt werden.

          Mehr über Mini Hydro erfahren

          Know-How vom Komplettanbieter

          Wir bei Voith kombinieren Spitzen-Know-how im Anlagenbau mit der Erfahrung im Bereich moderner digitaler Systeme. Damit machen wir Ihr Kleinwasserkraftwerk zum integrierten, optimierten Gesamtsystem.

          Absperrorgane

          Bereits vor mehr als hundert Jahren wurden bei Voith Absperrorgane als mechanisch/hydraulische Regeleinrichtungen für Wasserturbinen konstruiert. Damit können auch in Kleinwasserkraftwerken die hohen Verstellkräfte und kurzen Schließzeiten bewältigt werden.

          Mechanische Kraftwerksausrüstung (BoP-M)

          Auch unsere mechanischen Systeme zur Kraftwerksausrüstung werden integriert geplant und auf das Gesamtsystem zugeschnitten. Dazu gehören u.a. Kühlwasser-, Entwässerungs- und Drainagesysteme, Druckluftversorgung, Krananlagen, Feuerschutz oder Heizung, Lüftung und Klimatisierung.

          Mehr über BOP-M erfahren

          Stahlwasserbau

          Für einen reibungslosen Anlagenbetrieb sowie zum Schutz der Turbinen sind Dammbalken, Absperrschützen, Rechen und Rechenreinigung sowie Druckrohrleitungen wesentlich – und Teil des Voith Sicherheitskonzeptes. Die einfachen und standardisierten Komponenten für Kleinwasserkraft stellen Effizienz und Umweltverträglichkeit der Anlage sicher.

          Umweltfreundliche Produkte

          Wir setzen Maßstäbe in puncto Naturschutz: Unsere Small Hydro-Lösungen basieren auf technologischen Innovationen, deren Ziel ist, die Umwelt sauber zu halten. Ölfreie Turbinen oder fischfreundliche Laufradkonzepte helfen, Kleinwasserkraftwerke an lokale Lebensräume anzupassen.
          Kontaktieren Sie unsere Experten

          Kleinwasserkraftwerke mit Produkten von Voith

            Das Voith Experten-Netzwerk macht den Unterschied

              Auf unsere Experten vor Ort ist Verlass – weltweit. Über den kompletten Lebenszyklus, von der Planung bis zur Wartung und Modernisierung, unterstützen wir Sie mit individuellen maßgeschneiderten Lösungen für Ihre Anlage.

              Branchenkenner, Technologie- und Finanzexperten arbeiten Hand in Hand – so stellen wir sicher, dass Sie in jeder Phase Ihres Kleinwasserkraftprojektes die Beratung und Unterstützung bekommen, die Sie einen Schritt weiterbringt.

              512
              Fachexperten von Voith unterstützen Sie vor Ort
              Beratung, Planung, Finanzierung: Wir begleiten Sie mit Ihrem Projekt

              Von der Planung bis zum Anlagenbau ist Voith der Partner an Ihrer Seite. Wir kombinieren Technologie-Know-how mit Expertise in der Entwicklung und Finanzierung von Kleinwasserkraftwerken, um Ihr Projekt zu ermöglichen. Wir teilen unser Wissen und unsere Erfahrung mit Ihnen und unterstützen Sie damit auf dem Weg zur Realisierung Ihres Kleinwasserkraftwerks.

              Jetzt Experten kontaktieren
              Voith HyService: Am richtigen Ort, zur richtigen Zeit

              Die maximale Leistungsfähigkeit Ihrer Anlage zu erhalten oder die Lebenszeit zu verlängern ist unser Ziel – dafür bieten wir individuelle Servicelösungen. Ob für die regelmäßige Wartung oder im Notfall: Unser HyService Team ist weltweit und rund um die Uhr für Einsatz.

              Erfahren Sie mehr über Voith HyService

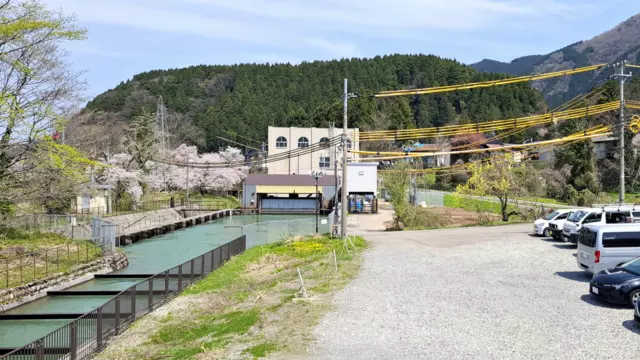

              Modernisierung: Ein Plus für Betreiber und Umwelt

              Wasserkraftwerke sind Anlagen für Generationen. Deshalb gehört Modernisierung zu unserem Kerngeschäft. Ausgestattet mit aktueller Technik lassen sich Leistung und Energieausbeute signifikant steigern. Davon profitiert auch die Umwelt.

              Erfahren Sie mehr über Modernisierung

              Lösungen für Kleinwasserkraft – Wie können wir Ihnen weiterhelfen?

                Andreas Majer

                Senior Analyst Voith Hydro



                t +49 7321 37 8839

                Unsere Expertise für Kleinwasserkraft

                  Sehen Sie selbst, wie Voith als Wegbereiter für nachhaltige Energie erfolgreich Projekte im Bereich Kleinwasserkraft vorantreibt und umsetzt.
