Effiziente Drehzahlregelung von Kompressoren und Pumpen
Der VoreconNX wurde zur Drehzahlregelung motorgetriebener Maschinen im niedrigeren Leistungsbereich mit Fokus auf höchst möglicher Zuverlässigkeit und Effizienz entwickelt. Der VoreconNX eignet sich insbesondere für den Einsatz bei Kompressoren (bis zu 10 MW).
Die Öl& Gasindustrie – Upstream, Midstream und Downstream – profitiert von den neuesten Fortschritten in der hydrodynamischen Kraftübertragung in Kombination mit einem Planetengetriebe.
Alle Vorteile auf einen Blick
OnCare.Health Vorecon
Möchten Sie Wartungskosten minimieren und die Verfügbarkeit eines prozessrelevanten Antriebsstranges erhöhen? Dann ist OnCare.Health Vorecon die richtige Lösung!
Im Gegensatz zu einer herkömmlichen Maschinenüberwachung in der Energie-, Öl- und Gasindustrie ist OnCare.Health Vorecon selbstlernend. Das Datendiagnosesystem merkt sich den Referenzzustand, beobachtet kontinuierlich den aktuellen Maschinenzustand und prognostiziert das künftige Verhalten anhand von genauen Signal- und Trendanalysen.
Ein selbstlernendes Diagnosesystem, das den Vorecon Maschinenzustand in Echtzeit überwacht: Für Kraftwerke sowie Öl- und Gas-Anwendungen
So funktioniert der VoreconNX
Der VoreconNX ist im Antriebsstrang zwischen Antriebsmotor und der Arbeitsmaschine positioniert. Die Eingangswelle ist mit dem Planetenträger des Planetengetriebes verbunden. Ein großer Teil der Eingangsenergie wird mechanisch, und damit nahezu verlustfrei, auf das Planetengetriebe übertragen.
Vor dem Planetengetriebe beindet sich ein Drehmomentwandler mit verstellbaren Leitschaufeln. Das Pumpenrad des Drehmomentwandlers ist mit der Eingangswelle verbunden und zweigt einen kleinen Betrag der Eingangsleistung ab. Über das Turbinenrad wird die abgezweigte Energie auf das Sonnenrad des Planetengetriebes übertragen. Verstellbare Leitschaufeln am Pumpenrad steuern den Flüssigkeitsstrom im Turbinenrad und damit die Drehzahl. Die kombinierte Energie vom Planetenträger und Planetensonne geht durch das Planetengetriebe und wird auf das Stirnradgetriebe auf der Abtriebsseite übertragen.
Finden Sie in wenigen Schritten das richtige Produkt für Ihre Anwendung
Die VoreconNX-Serie gewährleistet dank ihrer Weiterentwicklung eine effiziente Steuerung von Kompressoren und Pumpen.
Übersicht VoreconNX

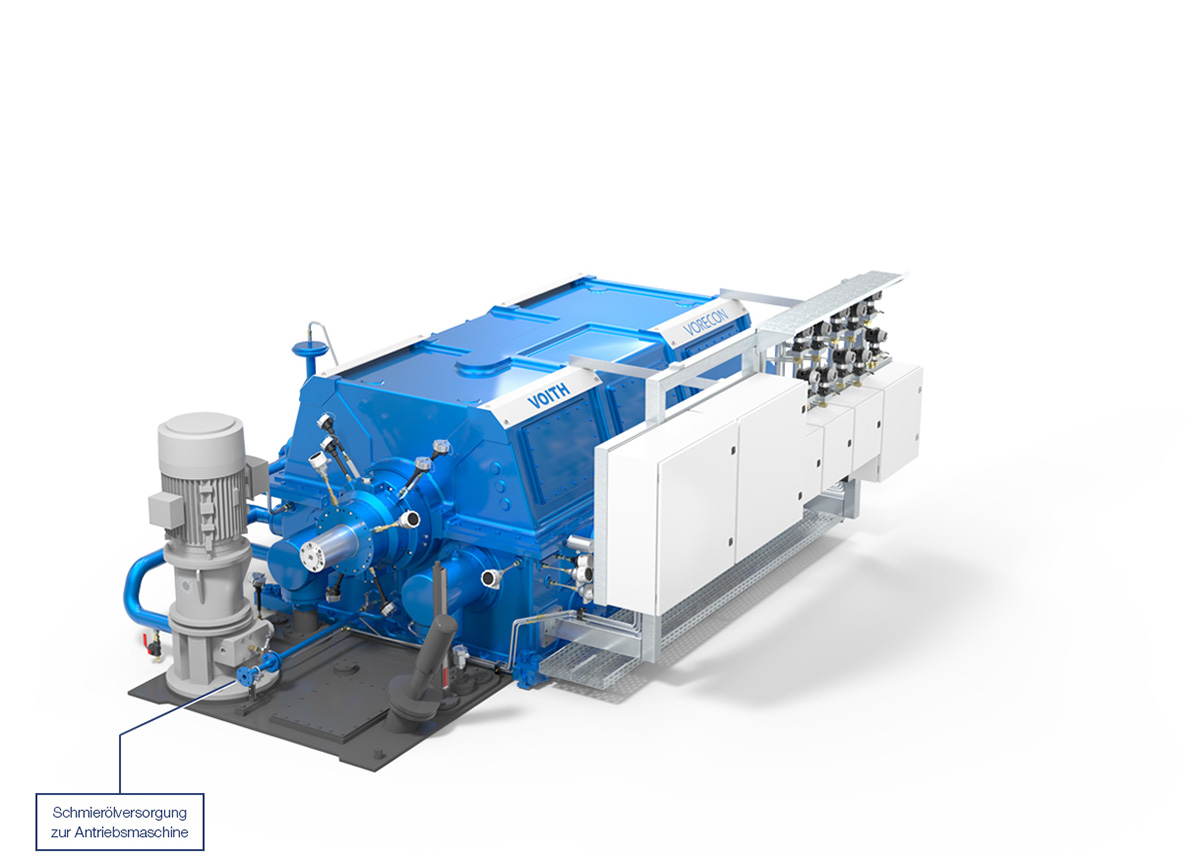

Vorderseite
Komponenten
Rückseite
Komponenten
Technische Daten
| Nennleistung | 2 - 10 MW |
| Eingangsdrehzahl | 1.500 1/min oder 1.800 1/min |
| Nennabtriebsdrehzahl | Bis zu 16.000 1/min |
| Drehzahlregelbereich | 70% - 105% |
