ELIN Motoren und Voith präsentieren Elektromotoren mit integrierter Sicherheitskupplung für den zuverlässigen und wartungsfreien Betrieb von Tunnelbohrmaschinen

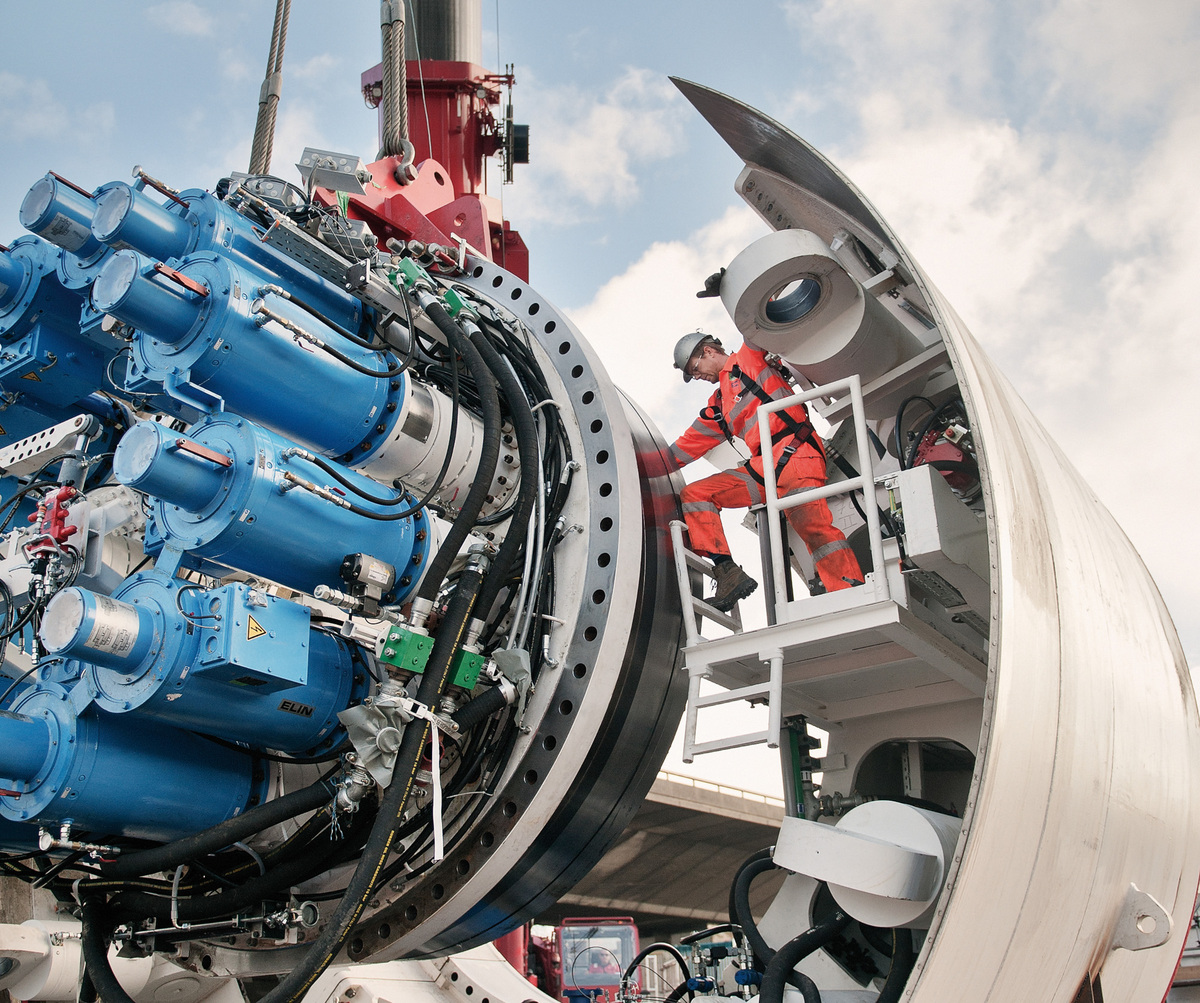

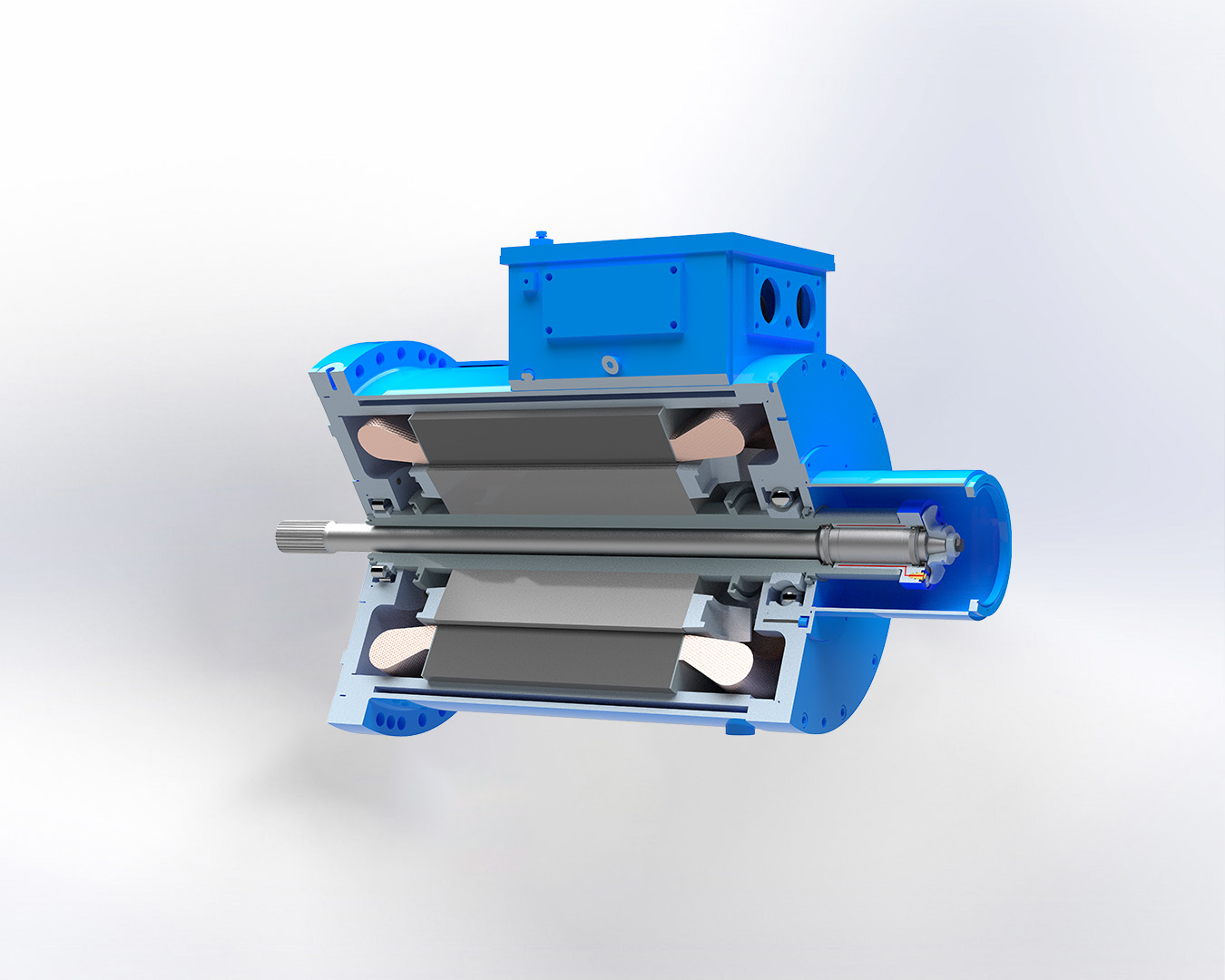

Das Bohrschild einer TBM wird, je nach Größe und Geologie, von vier bis zu 24 Antriebseinheiten angetrieben. Diese Antriebsstränge bestehen aus Ritzel, Planetengetriebe, Torsionswelle, Sicherheitskupplung und Elektromotor und sind das Herz einer TBM, das geschützt werden muss. Eine Blockade am Bohrschild führt zu einem plötzlich auftretenden Drehmoment, das wesentlich höher ist als das maximal erlaubte Drehmoment, mit dem der Antriebsstrang bemessen ist. Die integrierte Sicherheitskupplung in den neuen Elektromotoren MKH-SafeSet und MKH-SmartSet von ELIN Motoren schützt präzise und zuverlässig alle Komponenten im Antriebsstrang von Tunnelbohrmaschinen, indem sie bei einem definierten Drehmoment auslöst. Lösen nur wenige Kupplungen aus, so kann die TBM bis zur nächsten Wartungsschicht weiter Vortrieb machen. Eine ausgelöste Kupplung kann innerhalb weniger Minuten wieder aktiviert werden.

Das Gewicht der neuen Voith SafeSet wurde um mehr als 80% reduziert und beträgt nur noch rund 15% verglichen zu herkömmlichen Sicherheitskupplungen. Eine geringere Masse minimiert die Rotorträgheit und die Lagerlasten des Antriebsstrangs, was sich wiederum positiv auf Wirkungsgrad, sowie geringere Temperaturen auswirken, und somit die Lebensdauer des Antriebsstrangs verlängert.

Das MKH-SmartSet ist eine optionale Erweiterung zum MKH-SafeSet und ermöglicht einen kontinuierlichen Vortrieb trotz auftretender, für den Antriebstrang unkritischer, Drehmomentspitzen. Mit dem Anbau einer SmartSet erfolgt eine automatische Rückstellung, wenn die TBM langsamer wird oder zum Stillstand kommt. Gleichzeitig ermöglicht es einen durchgehenden Betrieb und auch wenn die Häufigkeit an hohen Drehmomentspitzen zunimmt, wirkt sich das positiv auf die Produktivität der TBM aus.
