H2 Storage System

Plug & Drive H2 Storage System

    Das Voith Plug & Drive H2 Storage System leistet einen großen Beitrag zur Dekarbonisierung des globalen Schwerlastverkehrs und überzeugt durch hervorragende Leistung.

    1.000 km
    Das Voith Plug & Drive H2-Speichersystem wurde für Langstrecken entwickelt. Es ermöglicht eine Reichweite von bis zu 1.000 Kilometern.
    10 Minuten
    Am Band ist das modulare Plug & Drive-System mit drei einfachen Schnittstellen in nur 10 Minuten montiert.
    <1 Tonne
    Das geringe Gewicht des Wasserstofftanks ermöglicht im Vergleich zur batterieelektrischen Variante etwa 5 Tonnen mehr Nutzlast auf dem Lkw.

    Langstrecke

    Wasserstoff ist als Energieträger die Alternative zu fossilen Brennstoffen und die Zukunftslösung für Langstrecken im Schwerlastbereich. Das Voith Plug & Drive H2 Storage System gibt es in verschiedenen Kapazitätsstufen: z.B. für 56, 75 und 112 kg Wasserstoff. Es ermöglicht damit Reichweiten von 700 bis über 1.000 km, die mit einem rein batterieelektrischen Antrieb undenkbar wären, denn eine Lithium-Ionen-Batterie mit entsprechender Kapazität würde knapp 6 Tonnen wiegen.

    Schnelles Betanken

    Mit ihrer langen Ladezeit verursachen Batterien entsprechend lange Standzeiten für das Fahrzeug, außerdem entwickeln sie dabei sehr viel Verlustwärme. Wasserstoff ist im Vergleich unschlagbar: Eine Tankfüllung von 55 kg reicht für rund 700 km, das Betanken dauert weniger als 10 Minuten.

    Geringere Gesamt­betriebskosten (TCO)

    Voith hat den Blick aufs große Ganze: Die Gesamtbetriebskosten von wasserstoffbetriebenen Schwerlastfahrzeugen werden bald niedriger sein als die von diesel- oder batteriebetriebenen Trucks. Das geringe Gewicht des Wasserstofftanks ermöglicht im Vergleich zur batterieelektrischen Variante etwa 5 Tonnen mehr Nutzlast auf dem Lkw. Am Band ist das modulare Plug & Drive-System mit drei einfachen Schnittstellen in nur 10 Minuten montiert. Lange Lebensdauer, hohe Reichweite, kurze Tankzeit. Rundum ein Plus an Effizienz.

    Wir denken H2 ganzheitlich

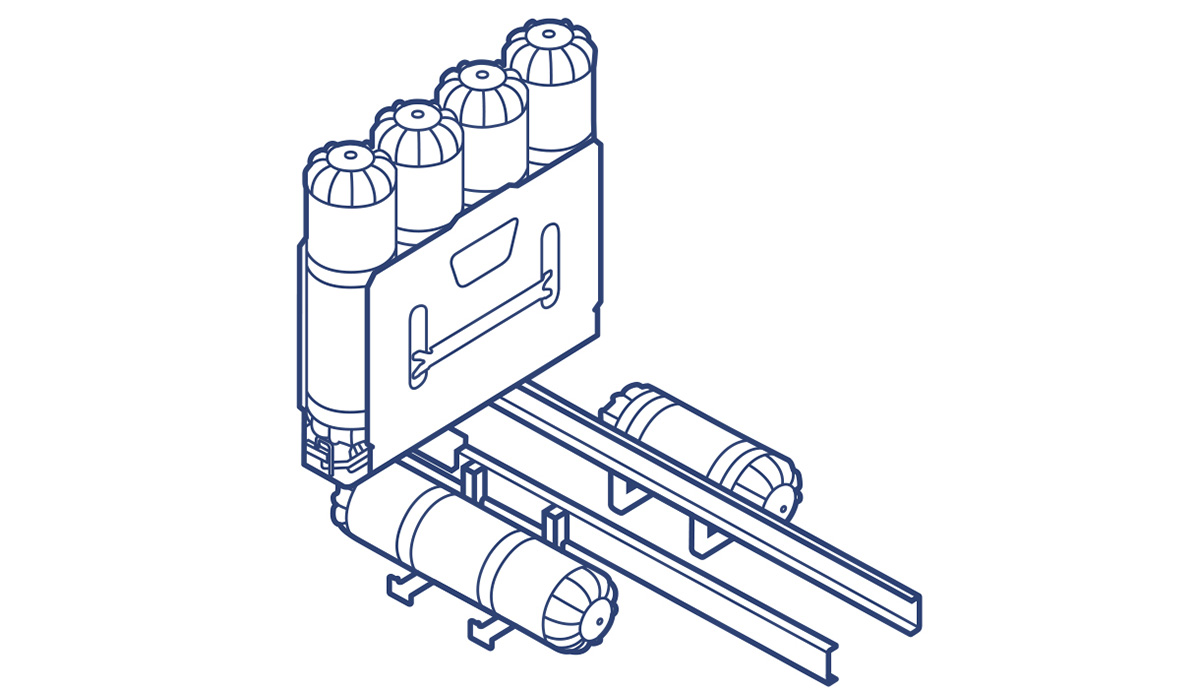

      Wir liefern nicht nur einen zuverlässigen Wasserstofftank, sondern ein Gesamtsystem inklusive H2-Peripherie und elektrischer Steuerung. „Plug & Drive“ – das bedeutet ein modulares, plattformbasiertes Rundum-sorglos-Paket zum direkten Einbau.

      Alles inklusive. In einer Einheit.

      Alles inklusive. In einer Einheit.
      Merkmale H2 Core Optionaler großer H2 Seitentank Optionaler kleiner H2 Seitentank
      H2-Kapazität 56.8 kg 14.2 kg 5.7 kg
      Druckniveau 700 bar 700 bar 700 bar
      Zertifizierung ADR1, HGV-2 R134, HGV-2 HGV-2
      Tankzeit 10 Minuten - -

      1 geplant

      Verschiedene Varianten für flexible Benutzeranforderungen

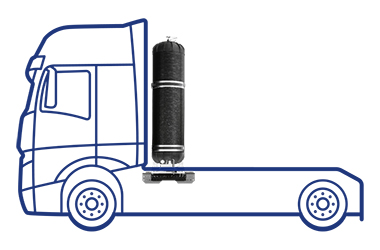

      Variante: Basic H<sub>2</sub> Core Modul
      Variante: Basic H2 Core Modul
      H2-Kapazität 56.8 kg

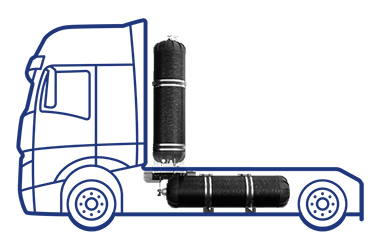

      Variante: H<sub>2</sub> Core Module + ein Seitentank
      Variante: H2 Core Module + zwei Seitentanks1
      H2-Kapazität 76.7 kg

      1 Ein großer + ein kleiner Seitentank



      Variante: H<sub>2</sub> Core Module + zwei Seitentanks

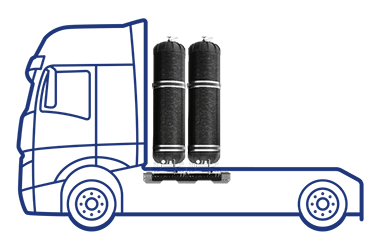

      Variante: H2 Double Core Module
      H2-Kapazität 113.6 kg



      Wir sind Ihr Wasserstoff-Systempartner

      Wir sind Ihr Wasserstoff-Systempartner

        E-Mobility-Lösungen von Voith sind ein maßgeblicher Treiber für die Transformation zu einem emissionsfreien Schwerlastverkehr auf der Straße. Vom Tankstutzen bis zum Brennstoffzelleneinlass erhalten Sie von uns ein geprüftes und montagefertiges System mit 700 bar in Automotive-Serienqualität.

        Voith hat bereits ein umfangreiches Netzwerk an Partnern in der H2-Technologie, darunter Unternehmen aus den Bereichen H2-Tankstelle, Komponentenentwicklung, H2-Gas-Erzeugung und -Lieferung.

        In der gesamten H2-Wertschöpfungskette verfügt Voith über ein breites Wissen: von Erzeugung über Transport und Speicherung bis hin zur Verwendung in unterschiedlichen Branchen.

        700
        700
        Vom Tankstutzen bis zum Brennstoffzelleneinlass erhalten Sie von uns ein geprüftes und montagefertiges System mit 700 bar in Automotive-Serienqualität.

        Plug & Drive

          Am Band montiert in weniger als 10 Minuten
          Am Band montiert in weniger als 10 Minuten

          In der Serienproduktion profitieren Sie davon, dass sich unser Plug & Drive-System schnell und einfach mit dem Fahrzeug verbinden lässt. Genau dafür haben wir es entwickelt. Nur drei Schnittstellen sorgen dafür, dass die Montage am Fließband weniger als 10 Minuten dauert.

          Kompetenz in Composites

            Kompetenz in Composites

            Was wir mitbringen: fundiertes Wissen über Carbon-Verbundwerkstoffe, kombiniert mit über einem Jahrzehnt Erfahrung in der Automobilindustrie.

            Als Automobilzulieferer bringen wir über 10 Jahre Composites-Erfahrung mit, die wir jetzt zur Entwicklung und Serienfertigung von 700-bar-Typ-IV-Wasserstoffspeichersystemen nutzen. Wir verfügen über fundierte Erfahrung nicht nur in Konzept, Design und Prototypenbau, sondern auch in der Serienfertigung.

            Pro Jahr produzieren wir über 65.000 Bauteile aus Kohlenstofffaser nach Automobilstandard. Unsere 700-bar-Typ-IV-Drucktanks wiegen 75 % weniger als ein Typ-I-Tank und bieten damit eine enorme Gewichtseinsparung. Für die Fahrzeuge bedeutet das: längere Lebensdauer, deutlich höhere Reichweite, mehr Nutzlast und kurze Nachfüllzeiten.

            75
            75
            Unsere 700-bar-Typ-IV-Drucktanks wiegen 75 % weniger als ein Typ-I-Tank und bieten damit eine enorme Gewichtseinsparung.
            Wir machen Wasserstofftechnologie effizient. Und sicher.
            Wir machen Wasserstofftechnologie effizient. Und sicher.

            Das H2 Storage System von Voith ist ein Typ-IV-System. Das bedeutet höchste Sicherheit, höchste Zuverlässigkeit und höchste Qualität. Wir produzieren ECR134-zertifizierte Tanks aus hochtechnologischen TowPregs nach Automotive-Standard mit automatisierten Qualitätskontrollen. Die H2-Peripherie besteht aus EC79/R134-zertifizierten Ventilen und Druckreglern sowie der kompletten Verrohrung mit allen Notfunktionen inkl. Dichtheits- und Funktionstests vor der Auslieferung. Voith ist Ihr Partner, wenn Sie auch bei schweren Nutzfahrzeugen auf 100 % Verlässlichkeit setzen.

            Voith steht bereit für hohe Automotive-Stückzahlen in geprüfter Qualität

            Voith steht bereit für hohe Automotive-Stückzahlen in geprüfter Qualität

              Als E-Mobility-Plattform-Anbieter denken wir das Thema Wasserstoff in Automotive-Zuliefererqualität. Hierbei bringen wir als Automobilzulieferer über 10 Jahre Composites-Erfahrung mit, die wir jetzt zur Entwicklung und Serienfertigung von 700-bar-Typ-IV-Wasserstoffspeichersystemen nutzen. Dieser anspruchsvolle Ansatz macht uns zum idealen Plug & Drive-Partner von OEMs für schwere Nutzfahrzeuge. Mit uns ist Wasserstofftechnologie im Schwerlastverkehr schon jetzt realisierbar.

              Unser Ansatz: Wir entwickeln und bauen nicht nur innovative Tanks. Wir recyceln sie auch.

                10 Jahren Forschung und Entwicklung im Bereich Recycling
                10 Jahren Forschung und Entwicklung im Bereich Recycling

                Mit 10 Jahren Forschung und Entwicklung im Bereich Recycling von Kohlenstofffasern steht Voith für Kreislaufwirtschaft über die gesamte Produktlebensdauer. Dank seines günstigen CO2-Fußabdrucks hat grüner Wasserstoff die Chance, weltweit zum bevorzugten gasförmigen Energieträger zu werden. Um die Plug & Drive-Technologie für künftige Generationen noch nachhaltiger zu machen, entwickelt Voith ein Recyclingverfahren für die verwendeten Carbon-Kunststoff-Materialien. Mit einem Jahrzehnt Forschungserfahrung auf diesem Gebiet streben wir eine Kreislaufwirtschaft über die gesamte Produktlebensdauer an.

                Zu Hause in der gesamten H2-Industrie

                Voith hat ein breites Wissen über alle Aspekte der Wasserstoffwertschöpfungskette und pflegt Partnerschaften in der gesamten Branche: von der Erzeugung über Transport und Speicherung bis hin zur Nutzung in verschiedenen Wirtschaftsbereichen. Wasserstoff als Energieträger ist die Transport- und Speicherlösung, die zur Dekarbonisierung unseres Wirtschaftssystems beiträgt.

                JETZT ENTDECKEN

                Ihre Vorteile mit Voith


                • Mit Voith haben Sie als OEM den richtigen Partner, um die Wasserstofftechnologie weiterzuentwickeln und Plug & Drive-Systeme einzusetzen.
                • Voith liefert modulare Basiskomponenten für optimierte kundenspezifische Lösungen und Bedürfnisse.
                • Agile Projektteams sorgen für tiefe Kundenintegration und Co-Entwicklung.

                Nutzen Sie unsere H2-Expertise

                  Die Fachkräfte von Voith unterstützen Sie gern.

                  Kontaktieren Sie unsere Experten

                  Downloads

                    • Voith Plug & Drive H2 Storage System Flyer

                      Voith Plug & Drive H2 Storage System Flyer

                      PDF
                      Englisch
                    • Voith Plug & Drive H2 Speichersystem Broschüre

                      Voith Plug & Drive H2 Speichersystem Broschüre

                      PDF
                      Englisch
