Schützen Sie Ihren Antriebsstrang mit Intelligenz
Antriebsstränge sind langfristige Investitionen in industriellen Anlagen, die geschützt werden müssen. Jede ungeplante Stillstandszeit durch Überlastung ist ein Produktionsausfall. Die drehmomentbegrenzenden Kupplungen von Voith schützen mit herausragender Präzision und Zuverlässigkeit alle Komponenten im Antriebsstrang, was zu einem reibungslosen Betrieb, weniger Verschleiß und maximaler Leistung der Anlagen führt.
Wir bieten Ihnen herausragende Präzision und Zuverlässigkeit durch:
Kontaktieren Sie unsere Experten
| Merkmale | Vorteile |
|---|---|
|
Genaues Auslösedrehmoment |
Steigert die Produktivität |
| Kompaktes und kundenspezifisches Design | Einfache Integration des Antriebsstrangs |
| Das eingestellte Drehmoment bleibt über die Zeit konstant | Keine unerwünschten Freisetzungen, was die Reparaturzeit reduziert |
| Sofortige Drehmomentbegrenzung in einer Überlastsituation | Schützt den Antriebsstrang und vermeidet teure Stillstandskosten |
Entdecken Sie die nächste Generation von Drehmomentbegrenzern

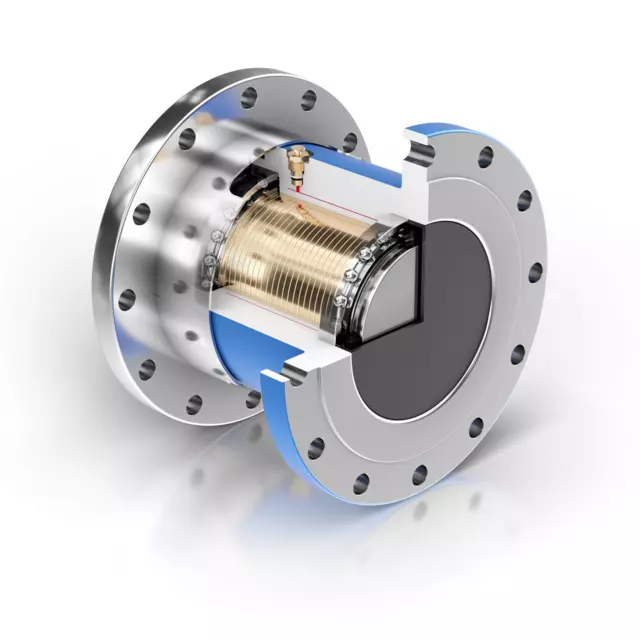

SafeSet EZi
Vereinfachung und Mehrwert im Hinblick auf den wachsenden Bedarf an schnelleren Lieferzeiten, einfacher und sicherer Handhabung im Betrieb und einfacher Wartung. Mit unserer neuesten Generation von SafeSet EZi Kupplungen ist dies nun Realität.
SafeSet-Kupplungen arbeiten absolut, zuverlässig und kompromisslos.
Unser SafeSet Produktportfolio
Das umfangreiche Produktportfolio von Voith umfasst eine Reihe von Verbindungskupplungen in einem Bereich von 1 bis 20 000 kNm.
Im Falle eines plötzlich auftretenden, unzulässig hohen Drehmomentes unterbrechen die drehmomentbegrenzenden Kupplungen den Kraftfluss im Betrieb der Anlage, dies verhindert Folgeschäden und minimiert Produktionsstillstände. Spezielle Ausführungen bieten zusätzliche Vorteile für den Produktionsprozess. SafeSet, SlipSet, SmartSet und AutoSet gewährleisten einen sicheren Betrieb der Anlage, indem sie bei einem sehr präzisen Drehmoment auslösen oder rutschen. Das Voith Dtect System warnt Sie in Echtzeit bei Drehmomentüberlastungen und trägt so zum weiteren Schutz der Maschinenkomponenten bei.

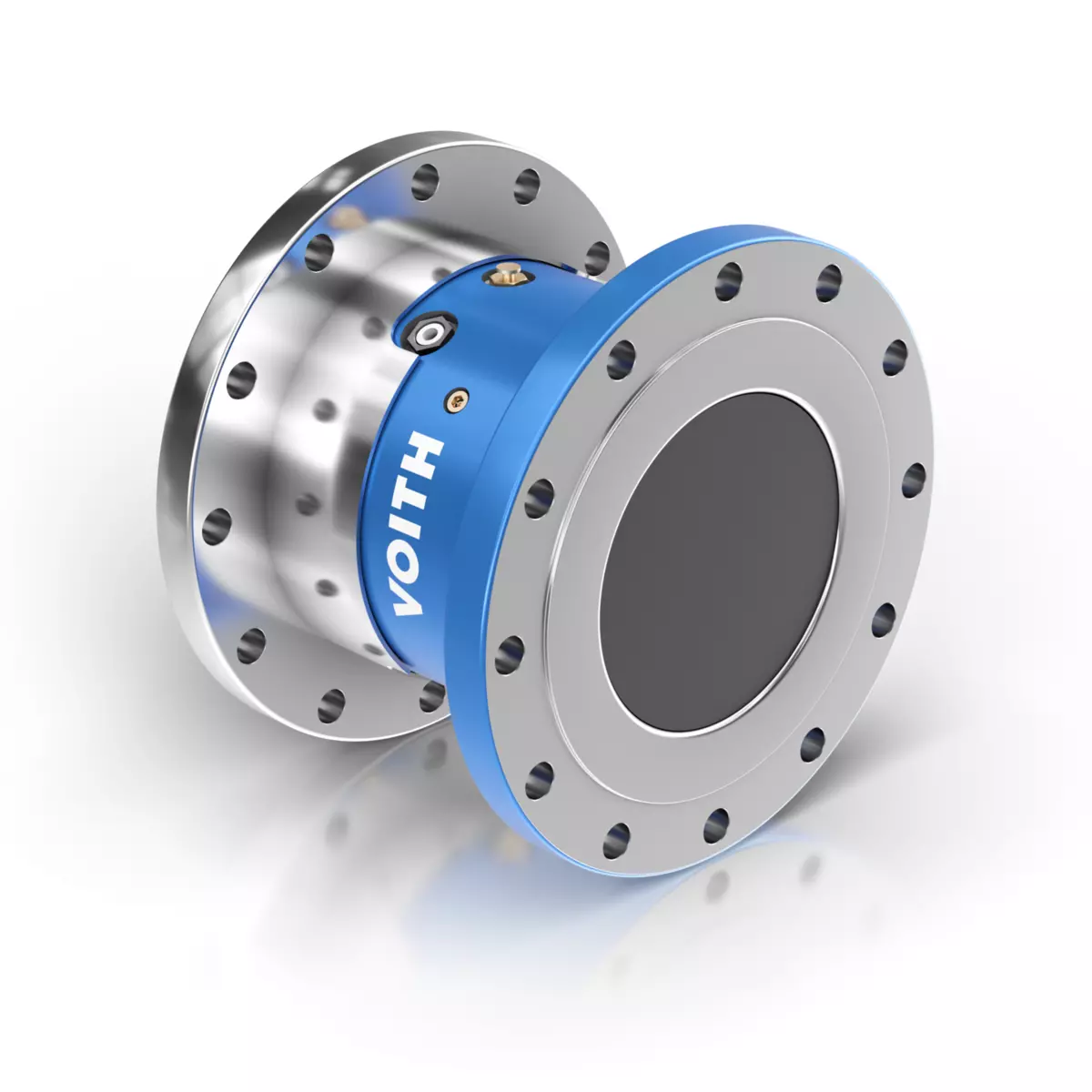

SafeSet – drehmomentbegrenzend mit sofortiger Auslösung
Das SafeSet-Prinzip ist einfach: Reibung und Flexibilität. Durch Vermeidung von Materialermüdung und Verschleiß ist ein konstanter Drehmomentschutz während des Betriebs gewährleistet. Die SafeSet-Sicherheitskupplung besteht aus einer doppelwandigen Hohlbuchse. Die Reibung wird bei Ausdehnung durch druckbeaufschlagtes Hydrauliköl erzeugt. Das integrierte Abscherventil verschließt das Drucksystem und hält den Druck, um eine konstante, jedoch leicht anpassbare Drehmomentübertragung sicherzustellen. Bei einer Überlastsituation rutscht die SafeSet-Kupplung und das Abscherventil schert ab, der Öldruck sinkt und der Reibschluss wird getrennt. Danach dreht sich das SafeSet auf den Lagern.
Eigenschaften und Vorteile
Produktmerkmale
- Verfügbar im Drehmomentbereich zwischen 1 und 20 000 kNm
- Einstellbares Drehmoment für die jeweilige Anwendung
- Sofortige Auslösung bei gewähltem Drehmoment im Fall einer Drehmomentüberlastung
Vorteile
- Maximaler Schutz des Antriebsstranges
- Eingestelltes Drehmoment bleibt konstant
- Schnelle und einfache Wiederinbetriebnahme nach Auslösung für maximale Betriebszeit
- Kundenspezifische konstruktive Lösungen und Ausführungen für individuelle Anforderungen
-
Torque limiting for increased performance in crushing SafeSet torque limiting couplings for belt drives and direct drives
PDFEnglisch

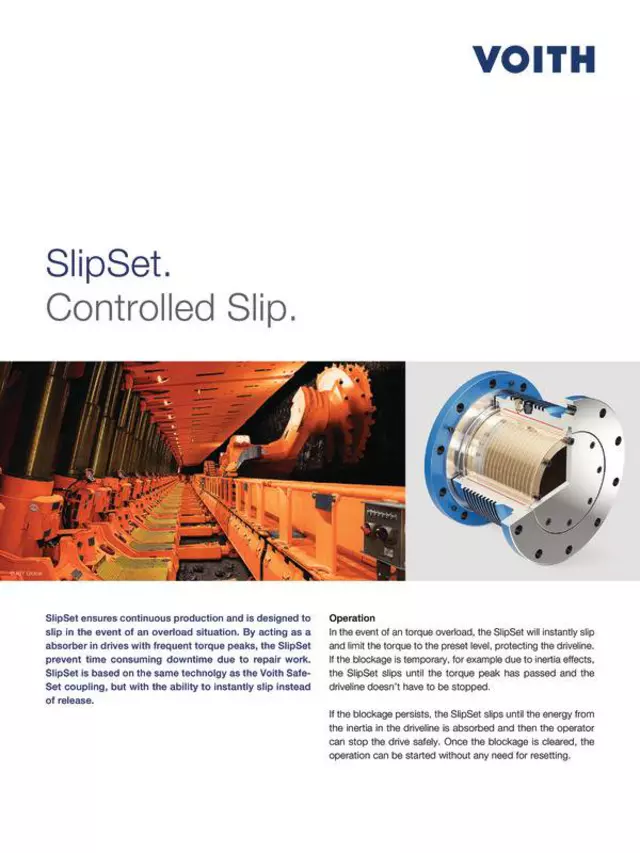

SlipSet – “Peak Shaving” - Funktion nicht auslösend
Die SlipSet-Kupplung stellt die kontinuierliche Produktion sicher und ist so ausgelegt, im Falle einer Überlastsituation zu rutschen. Diese Kupplungsausführung ist optimal geeignet für Anwendungen, bei denen Drehmomentspitzen auftreten mit Rutschwinkeln < 120 °.
In Antriebssträngen mit häufig vorkommenden Drehmomentspitzen verhindert die Kupplung auf sichere Weise langwierige Ausfallzeiten. Die SlipSet-Kupplungen sind sehr kompakt gebaut und können unter anderem in Bereichen mit begrenztem Bauraum eingesetzt werden.
Im Fall von kurzzeitig auftretenden Drehmomentspitzen rutscht die SlipSet-Kupplung und ermöglicht somit eine kontinuierliche Produktion ohne Stillstand. Sollte die Blockade fortbestehen, rutscht die SlipSet-Kupplung solange, bis der Antrieb gestoppt werden kann, um eine Beseitigung der Blockade zu ermöglichen. Zur Überwachung des maximal möglichen Rutschwinkels empfehlen wir die Verwendung des Dtect Systems.
Eigenschaften und Vorteile
Produktmerkmale
- Ideal geeignet für kurzzeitig auftretende Spitzenlasten
- Justierbare Drehmomenteinstellungen von 50% bis 100% der maximalen Drehmomenteinstellung
- Rutscht bei dem eingestellten Drehmoment ohne auszulösen
- Sofortiger Schlupf im Falle einer Drehmomentüberlastung
Vorteile
- Stellt eine kontinuierliche Produktion sicher, dank der Drehmomentbegrenzung ohne Auslösung
- Minimierte Einbaukosten durch kompakte Bauart
- Geringe Wartungskosten der Anlage aufgrund des sofortigen Überlastschutzes, der den Antriebsstrang vor Verschleiß und Beschädigung schützt
SmartSet – “Peak ride through” – Funktion, auslösend
Die SmartSet-Kupplung basiert auf der gleichen Technologie wie die SafeSet-Kupplung, ist jedoch mit einem sogenannten Auto-Reset-System ausgerüstet. Das fliehkraftgesteuerte System verleiht der Kupplung eine zusätzliche Rutschfunktion. Dies ermöglicht das Rutschen der Kupplung während kurzzeitig auftretender hoher Drehmomente. Die SmartSet-Kupplung setzt sich bei Stillstand der Anlage (0 min-1) selbsttätig zurück und der volle Rutschwinkel steht wieder zur Verfügung.
Eigenschaften und Vorteile
Produktmerkmale
- Fähigkeit, während einer Drehmomentspitze bis zu 120° zu rutschen
- Verfügbar im Drehmomentbereich zwischen 1 und 20 000 kNm
- Einstellbar von 50% bis 100% des maximal übertragbaren Drehmoments
- Fliehkraftgesteuerter Rutsch- und Auslösemechanismus
Vorteile
- Fähigkeit, ohne auszulösen zu rutschen, um kurzzeitig auftretende dynamische Drehmomentspitzen zu reduzieren
- Präzise einstellbares Rutsch- und Auslösedrehmoment
- Maximaler Schutz für den Antriebsstrang
- Vollständiges Auslösen während einer Blockierung

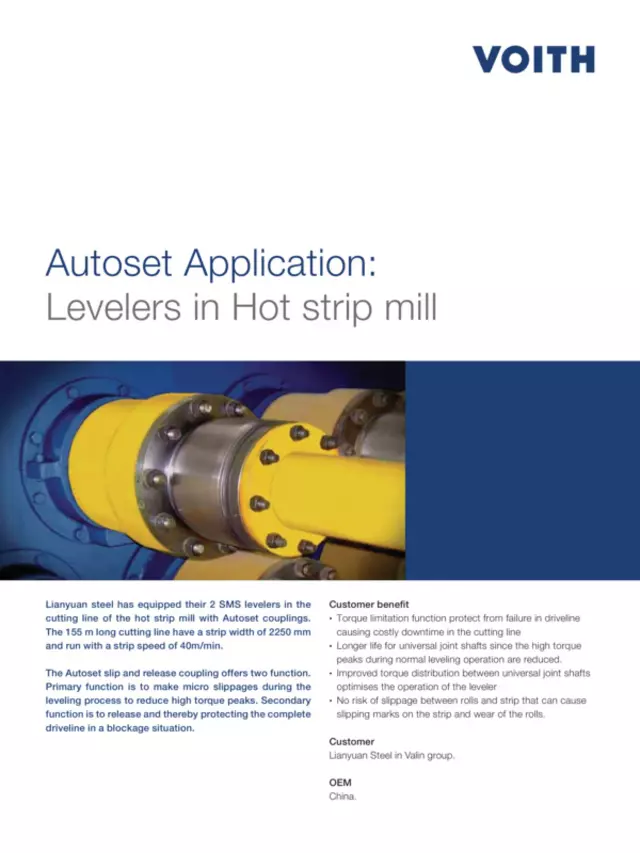

AutoSet – “Peak Shaving” - Funktion, auslösend mit automatischer Rückstellung
Die AutoSet ist eine Kupplung zur Prozessverbesserung mit Rutschfunktion und automatischem Reset, um Produktionsunterbrechungen zu minimieren. Die Kupplung reduziert kurzzeitig auftretende Drehmomentspitzen ohne dabei auszulösen. Dabei arbeitet die Kupplung vollständig automatisch und der selbständige Reset reduziert Stillstandzeiten und erhöht die Verfügbarkeit der Anlage.
Die AutoSet-Kupplung eliminiert hohe Drehmomentspitzen durch Rutschen um bis zu 180° ohne auszulösen. Sollte die Drehmomentspitze länger andauern und wird der maximal mögliche Rutschwinkel überschritten, löst die AutoSet vollständig aus und schützt somit den Antriebstrang.
Die AutoSet-Kupplung eliminiert hohe Drehmomentspitzen durch Rutschen um bis zu 180° ohne auszulösen. Sollte die Drehmomentspitze länger andauern und wird der maximal mögliche Rutschwinkel überschritten, löst die AutoSet vollständig aus und schützt somit den Antriebstrang.
Eigenschaften und Vorteile
Produktmerkmale
- Sicherstellung einer kontinuierlichen Produktion
- Vollständige Unterbrechung des Kraftflusses während eines länger anhaltenden Drehmomentereignisses
- Automatischer Reset nach einer länger andauernden Überlast oder kompletten Blockierung
Vorteile
- Optimierter Betrieb, da für kurze Spitzen keine manuelle Aktivierung erforderlich ist
- Geringe Wartungsaufwand durch Auto-Reset-Funktion
- Niedrige Investitionskosten, da kein zusätzliches Equipment erforderlich ist
- Kontinuierliche Produktion, auch während einer Überlast

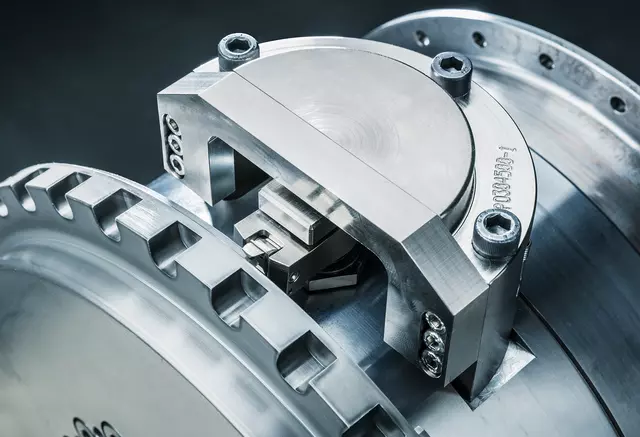

Dtect – Kupplungsüberwachungssystem
Voith Dtect bietet eine digitale Ergänzung für die drehmomentbegrenzenden Kupplungen, mit dem der Status der Sicherheitskupplungen in Echtzeit überwacht werden kann und zu einer höheren Produktivität der Anlage führt.
Das System wurde entwickelt, um den Kupplungszustand zu kommunizieren und damit eine bessere Entscheidungsfindung zu unterstützen. Mögliche Probleme können prognostiziert werden. Der Antriebsstrang wird geschützt und kostspielige Ausfallzeiten werden vermieden. Dies erhöht schließlich die Produktivität und reduziert den Wartungsaufwand.
Eigenschaften und Vorteile
Produktmerkmale
- Modbus TCP/IP-Standard
- Rutschwinkelmessung
- Relaisausgänge
- Integrierte Drehzahlmessung
- Serviceanzeige
- Ethernet-Anschluss
Optionale Funktionen (auf Anfrage)
- GSM-Modul
- Multi-Monitoring
- Integriertes HMI-Touchpanel
Vorteile
- Echtzeit-Statusüberwachung der Sicherheitskupplung
- Möglichkeit zur Optimierung der Produktionsleistung
- Die Integration in vorhandene Prozessüberwachungssysteme ermöglicht eine plattformunabhängige Auswertung der Daten
- Vermeidung kostspieliger Ausfallzeiten durch proaktive Wartung der Kupplung
- Visuelle und akustische Warnanzeigen können dazu verwendet werden, Entscheidungen und Maßnahmen zu treffen
- Erhöhung der Betriebszeit des Antriebsstrangs
Wir helfen Ihnen, die optimale Lösung zur Drehmomentbegrenzung zu finden
Unsere drehmomentbegrenzenden Kupplungen schützen und optimieren Ihre Anlage, indem sie als mechanische Sicherung fungieren, d. h. bei einem sehr präzisen Drehmoment auslösen oder rutschen.
Vielen Dank für Ihre Anfrage!
Wir freuen uns darauf, die beste Lösung für Ihren Antriebsstrang zu finden.Unser Team wird sich mit Ihnen dazu in Verbindung setzen.
Etwas ist schief gelaufen. Bitte versuchen Sie es später noch einmal.

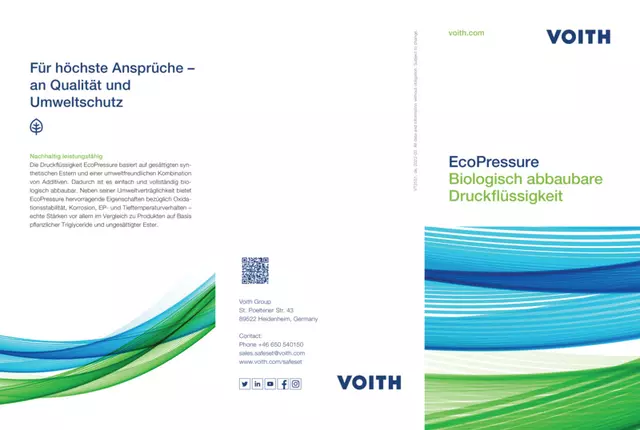

EcoPressure
Biologisch abbaubare Druckflüssigkeit
Wenn Technik auf Natur trifft, hat Umweltschutz oberste Priorität.
EcoPressure ist die ideale Druckflüssigkeit für alle drehmomentbegrenzenden Kupplungen, die in ökologisch sensiblen Bereichen wie Forst und Landwirtschaft, auf Wasserstraßen oder im Bergbau eingesetzt werden. Dazu gehören auch alle Anlagen, die in oder in der Nähe von Wasserreinigungs- oder Gewässerschutzgebieten oder in der Nähe von Oberflächengewässern betrieben werden.
EcoPressure auf einen Blick
Nachhaltig
- biologisch leicht abbaubar
- umweltverträglich
- basiert auf gesättigten synthetischen Estern und einer umweltfreundlichen Kombination von Additiven
- gekennzeichnet mit dem Ökolabel der Europäischen Union (Registration no. DE/027/079)
Leistungsfähig
- oxidationsstabil
- ausgezeichneter Korrosions- und EP-Schutz
- ausgezeichnetes Tieftemperaturverhalten
- zinkfrei
- in Übereinstimmung mit allen technischen Anforderungen nach VDMA 24568 und ISO 15380
- herkömmlichen Hydraulikflüssigkeiten mindestens gleichwertig, unter Umständen in Wirkungsgrad und Betriebsverhalten sogar überlegen
Lösungen für eine Vielzahl von Anwendungen
Bergbau
Schützen Sie die Maschine vor Beschädigungen durch Rutschen oder Auslösen bei einem genau eingestellten Drehmoment. Minimieren Sie Ausfallzeiten und erhöhen Sie die Betriebszeit. Zu den Bergbauanwendungen gehören:
- Brecher und Mühlen
- Mischer und Extruder
- Bagger
Walzwerke und Recycling
Schützen Sie Maschinen vor Beschädigungen durch Rutschen oder Auslösen bei einem genau eingestellten Drehmoment. Zu den Anwendungen gehören:
- Richtmaschinen
- Walzgerüste
- Grobblechstraßen, Warm- und Breitbandstraßen
- Schredder
Energie
Begrenzen Sie Torsionsschwingungen, schützen Sie den Antriebsstrang und sorgen Sie für ein zuverlässiges Auslösedrehmoment. Zu den Energieanwendungen gehören:
- Gasturbinen
- Kompressoren
- Windkraftanlagen und Prüfstände
Marine
Schützen Sie die Antriebsstränge und Maschinen vor Überlastung und sorgen Sie für einen reibungslosen, zuverlässigen Betrieb. Zu den Marineanwendungen gehören:
- Strahlruder
- Propellerantriebe
- Wasserstrahlantriebe
- Saugbaggerpumpen
- Be- und Entladeanlagen für Schiffe
Mobilität
Verhindern Sie unzulässig hohe Drehmomente und schützen die Insassen im Falle eines mechanischen Schadens. Zu den Mobilitätsanwendungen gehören:
- Hochgeschwindigkeitszüge
- Prüfstände
Tunnelbau
Schützen Sie den Antriebsstrang vor unzulässig hohen Drehmomenten. Zu den Anwendungen im Tunnelbau gehören:
- Tunnelbohrmaschinen
Voith Service – Wie können wir Ihnen helfen?
Warum Voith Service?
- Alles aus einer Hand: Entwicklung, Konstruktion, Produktion – und Service!
- Jahrzehntelange Produkterfahrung als Erstausrüster und Serviceanbieter
- Schnelle und reibungslose Zusammenarbeit und bester Service durch weltweites Standortnetz
- Garantiert langjährige Partnerschaft und Planungssicherheit durch langfristige Unternehmensstabilität
Engineering Services
Wir liefern nicht nur Produkte, sondern auch Ideen. Vereinbaren Sie doch einen Termin mit einem unserer Experten.
Publikationen
-
Improved Productivity in Mining - Torque Limiting Couplings
PDFChinesisch Spanisch Spanisch Spanisch
Entdecken Sie andere verwandte Produkte
Verbindungkupplungen
Voith Verbindungskupplungen übertragen das Drehmoment kraftschlüssig und spielfrei. Sie übertragen im Verhältnis zur Baugröße das höchste Drehmoment, was eine hohe Leistung und eine effektivere Auslegung des Antriebsstrangs ermöglicht.
