Kleinwasserkraft ist nahezu unerschöpflich, ökologisch und ökonomisch nachhaltig
Komplette Water-to-Wire Systemlösungen konzeptioniert und gefertigt von Voith
Das Potenzial an Kleinwasserkraftwerken ist enorm - Tausende bestehender Kraftwerke für niedrige Fallhöhen und nicht vollständig genutzten Ressourcen warten auf Nachrüstungen oder Modernisierungen. Neue Wasserkraftwerke oder energetische Nachrüstungen bieten ein bedeutendes Potenzial. Die Produktlinie HyComplete steht für umfassende Lösungen zur nachhaltigen Stromerzeugung. Standardisierte Produkte für individuelle Anwendungen bieten eine attraktive Mischung aus hoher Leistung, Qualität und Kosteneffizienz.
Vorteile der Kleinwasserkraft
- Wirtschaftlich rentabel
- Weltweit verfügbar mit Vorteilen für entlegene Regionen
- Einfacher Betrieb und Service
- Hochwertige Energiequelle
- Lange Lebensdauer des Kraftwerks
- Nachhaltige, regenerative Energieerzeugung mit bester CO2-Bilanz
Die Produktreihe M-Line
In vielerlei Hinsicht erfordert die Kleinwasserkraft intelligente und innovative sowie gesamtheitliche Konzepte, um die beste Lösung für ein Kraftwerk zu finden und um eine zeit- und kostengünstige Projektabwicklung zu ermöglichen.
M-Line – modulare Kraftwerkslösungen
Die M-Line besteht aus vereinfachten, weitestgehend standardisierten Turbinen-Generator-Einheiten und deren Hilfssystemen. Das System ist vormontiert und kann somit schnell vor Ort installiert werden. Steuerung und Stellantriebe sind bereits integriert und bilden so ein kompaktes und zuverlässiges „Water-to-Wire“-System.
M-Line Kaplan
Konstruktionsmerkmale
- Vertikale Kaplanturbineneinheit
- Doppelt reguliert (Leitschaufel und Laufrad)
- Direkt gekoppelter Synchrongenerator (Getriebeübersetzung als Option)
- Hocheffiziente Hydraulik
- Kurze Montagezeit durch vormontierte Komponenten auf Grundrahmen.
- Modulares und kompaktes Konzept
Technische Daten
- Fallhöhe: 2 bis 10 m
- Durchflussrate: 2 bis 20 m3/s
- Leistung: Bis 1 000 kW

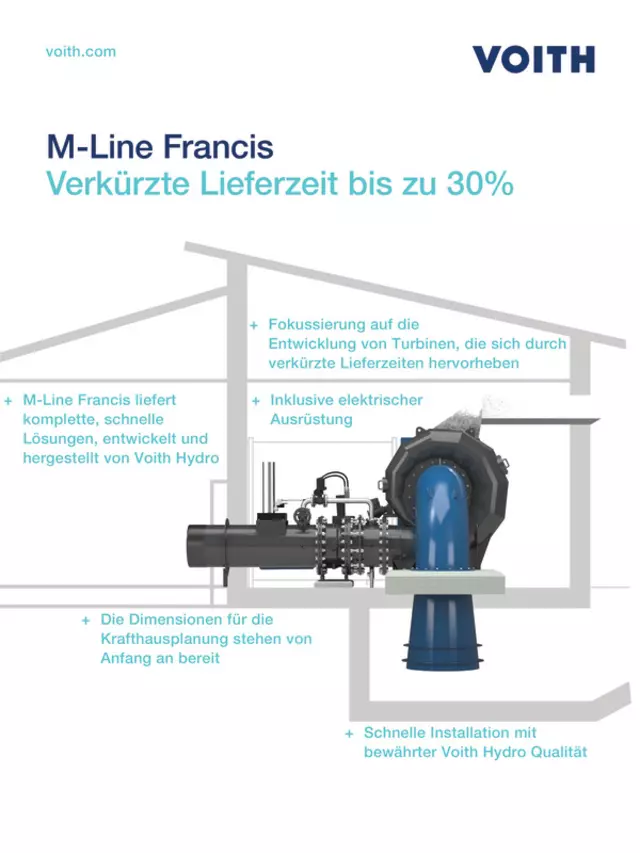

M-Line Francis
Konstruktionsmerkmale
- Horizontale Francisturbineneinheit
- Direkt gekoppelter Synchrongenerator
- Qualitativ hochwertige Laufradtechnologie
- Optimierte und standardisierte Stahlteile
- Optimierung der Hilfssysteme
- Modulbauweise
Technische Daten
- Fallhöhe: 20 bis 80 m
- Durchflussrate: 0,25 bis 3,80 m3/s
- Leistung: Bis zu 1 700 kW

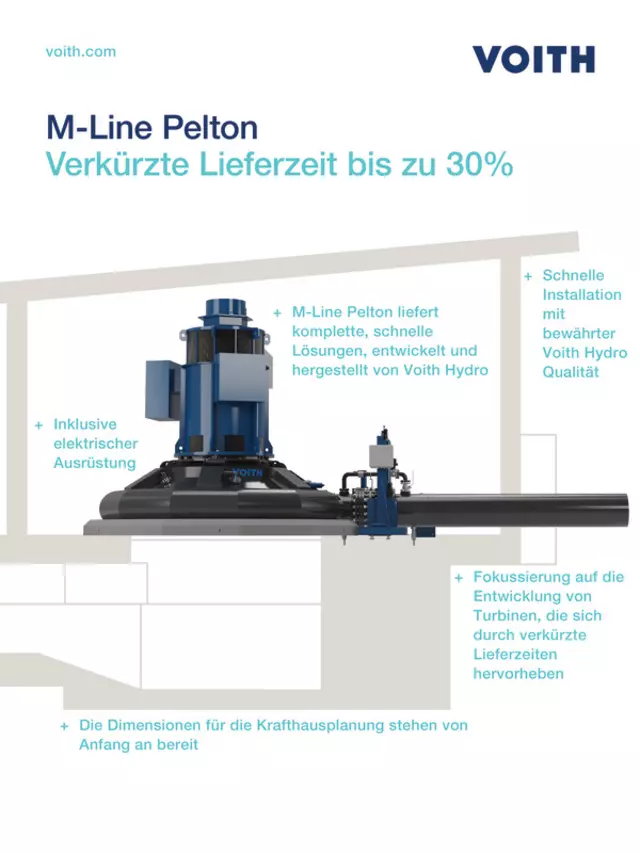

M-Line Pelton
Konstruktionsmerkmale
- Vertikale Peltonturbineneinheit
- 3 oder 6 Düsen
- Düsendeflektor zur Lastabweisung
- Direkt gekoppelter Synchrongenerator
- Kompakte Turbinen-Generator-Einheit
- Optimierung der Hilfssysteme
- Modulbauweise
Technische Daten
- Fallhöhe: 80 bis zu 340 m
- Durchflussrate: 0,4 bis 1,6 m3/s
- Leistung: Bis zu 4 750 kW
StreamDiver – Anwendungen für Wasserkraftanlagen mit geringer Fallhöhe
Der StreamDiver bietet ein branchenweit einzigartiges Konzept, das eine Reduzierung des gesamten Kraftwerksdesigns auf das Wesentliche ermöglicht. Die StreamDiver Produktfamilie deckt viele Einsatzbereiche. Schmier und Kühlwassersysteme sind nicht erforderlich, Antriebssysteme zur Steuerung und zum Anfahren sind auf ein Minimum reduziert. Eine flexible und modulare Integration in die bauliche Infrastruktur wird durch die modulare Linie ermöglicht, da alle Baugruppen modularisiert und standardisiert sind. Eine einfache Installation und Wartung ermöglichen Kosteneinsparungen während der gesamten Projektphase.
Konstruktionsmerkmale
- Hocheffiziente Propellerturbine (Laufradregulierung als Option)
- Direkt angetriebener Permanentmagnet-Synchrongenerator
- Flusswassergeschmierte Lager mit ausgezeichneter Lebenserwartung
- Vollkommen öl- und schmiermittelfrei
- Modulare Bauweise für Standorte mit hohem Durchfluss (mehrere Turbinen lassen sich parallel schalten)
- Anpassung baulicher Konzepte in bestehenden Strukturen
- Optional sind variable Drehzahlen und Ausfallsicherheitsmechanismen verfügbar
Technische Daten
- Fallhöhe: Bis 12 m (mehr bei InPipe Lösungen)
- Durchflussrate: Bis zu 23 m3/s
- Leistung: Bis zu 2 000 kW
Automatisierungssysteme – Nieder- und Mittelspannungsplattform für die
M-Line Produkte
Das Automatisierungssystem bietet eine standardisierte Nieder- und Mittelspannungsplattform für alle M-Line Produkte. Das Designkonzept minimiert die Komplexität durch Konzentration auf die ausschließlich notwendigen Systeme.
Zusätzliche Funktionen und Systeme sind optional verfügbar, um die Vorgaben lokaler Stromnetze oder Kundenwünsche zu berücksichtigen.
Funktionen
- Schaltvorrichtung für Niederspannung
- Geräte- und Netzschutz, Synchronisation
- Zentrale Anlagensteuerung (gemeinsame Steuerungsfunktionen)
- Automatischer Spannungsregler (AVR)
- AC/DC-Hilfsversorgung
- Alarm- und Fernüberwachungssystem
- Optional verfügbar sind Inselbetrieb, UPS, variable Drehzahl, zusätzliche Erregersysteme und eigenständige Containerlösungen
Für jede Anwendung die richtige Lösung
M-Line – Benefits making the difference
Ökonomisch
Projekte realisierbar machen
- Standardisierte und vormontierte Systeme verkürzen die Lieferzeit
- Fokus auf Gesamtbetriebskosten
- Innovative, kompakte und modulare Konzepte
Einfach zuverlässig
Erprobte Technologie
- Geprüft und gefertigt nach globalen Voith Standards
- Bauteile mit modernster Technik, die auf das Wesentliche reduziert sind
- Langjährige Erfahrung mit hunderten von Referenzen und einem globalen Netzwerk
Umweltfreundlich
In Einklang mit der Natur
- Ölfreie Designs
- Kleine und kompakte Lösungen für abgelegene Gebiete
- Fischfreundliche Kraftwerkskonzepte
- Nachhaltige erneuerbare Energiequelle
Werfen Sie einen Blick auf unsere globalen Erfahrungen
Floresti 1 - Einheit 3 (Rumänien)
- Horizontale eQ Franciseinheit
- Francisturbine für geringe Fallhöhe
- Komplette Water-to-Wire Lieferung von Voith (mechanischer und elektrischer Umfang)
| Inbetriebnahme | 2015 |
| Leistung | 761 kW |
| Fallhöhe | 30.7 m |
| Durchflussrate | 3 m3/s |
| Einheiten | 1 |
Nogueira (Brasilien)
- StreamDiver Einheit für geringe Fallhöhe
| Inbetriebnahme | 2018 |
| Leistung | 770 kW |
| Fallhöhe | 8,15 m |
| Einheiten | 7 |
Babino Polje (Montenegro)
- Turbinen-Generatoren-Einheit für hohe Fallhöhe
- Vertikale Peltonturbine mit 3 und 6 Düsen
- Peltonturbine ohne Düsendeflektor
| Inbetriebnahme | 2017 |
| Leistung | 1 640 kW und 618 kW |
| Fallhöhe | 186 m und 174 m |
| Durchflussrate | 1 m3/s und 0.4 m3/s |
| Einheiten | 2 |

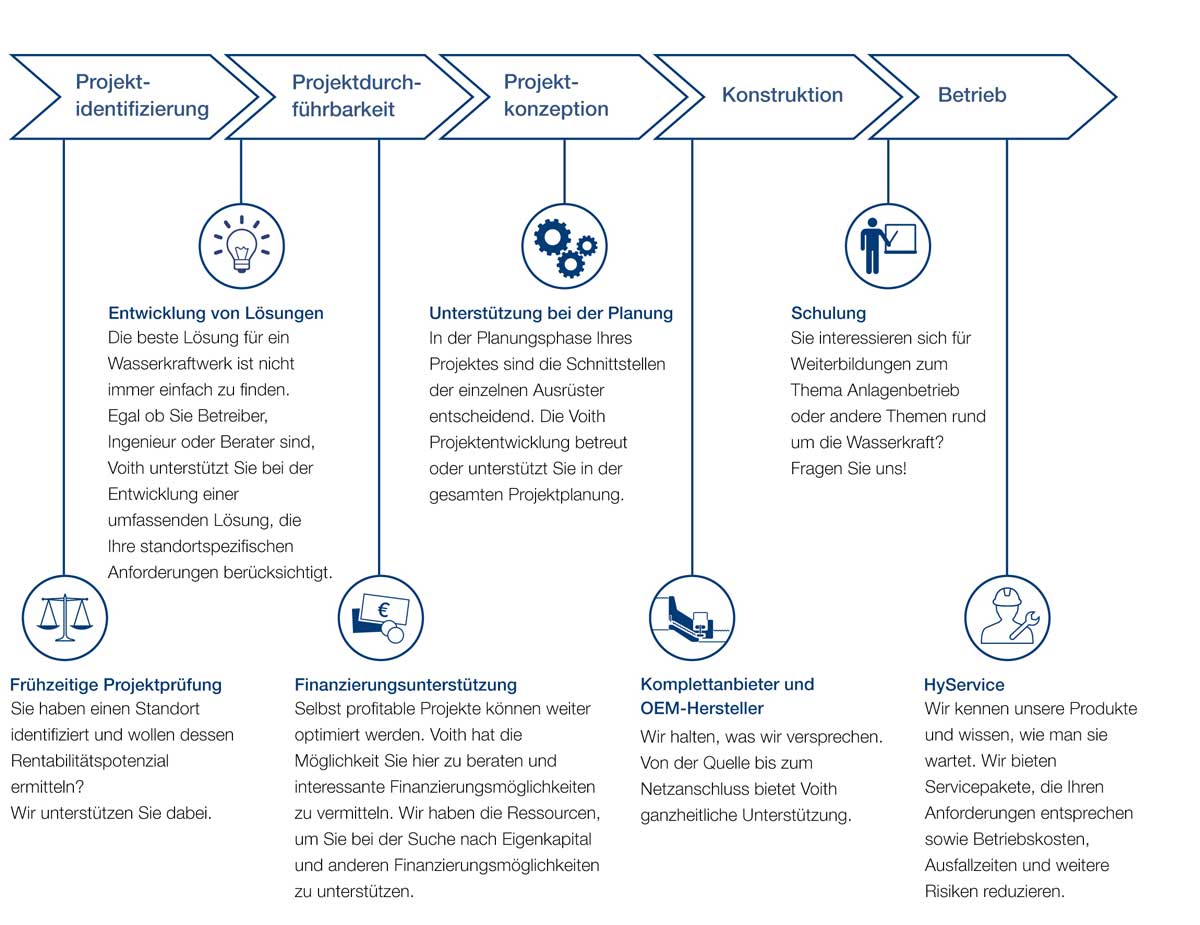

Voith ist Ihr Water-to-Wire Partner für die gesamte Projektlaufzeit und darüber hinaus.
Ihr Kontakt für M-Line Lösungen - Wie können wir Ihnen weiterhelfen?
Das Voith Expertennetzwerk macht den Unterschied
Kleinwasserkraftwerke von Voith sind hochentwickelte und zuverlässige Lösungen für eine nachhaltige Energieversorgung. Unsere Experten von Voith begleiten Sie von der Produktauswahl über die Inbetriebnahme bis hin zur Wartung und Modernisierung.
