Hydrodynamische Drehmomentwandler

Einfach zuverlässig - angepasst an Ihre Erfordernisse

Voith | Funktionsprinzip des Drehmomentwandlers

Vielseitig, zuverlässig, einfach und immer in höchstem Maße an ihre Erfordernisse angepasst. Hydrodynamischen Drehmomentwandler von Voith werden exakt auf die spezifischen Anforderungen der Arbeitsmaschine in der jeweiligen Anwendung ausgelegt.

Die kompakten und robusten Drehmomentwandler verfügen über eine lange Lebensdauer, selbst unter den härtesten Einsatzbedingungen. Sie modulieren Drehmoment und Drehzahl im Bereich von 100 bis zu 100.000 kW. Basierend auf den Prinzipien der hydrodynamischen Leistungsübertragung werden unsere Drehmomentwandler bereits seit 1950 bei verschiedensten industriellen Anwendungen eingesetzt.

Kontaktieren Sie unsere Experten

Alle Vorteile auf einen Blick

10000

Höchste Zuverlässigkeit mit über 10.000 Installationen

Präzises Drehmoment

Präzise Regelung von Drehmoment und Drehzahl über einen großen Leistungsbereich

Leichtes Starten

Leichtes Starten trotz hoher Losbrechmomente und großer Massenträgheiten

Netzschutz

Lastloser Motorstart für mehr Netzschutz

Geringer Platzbedarf

Dank hoher Leistungsdichte

Lange Lebensdauer

Robustes und haltbares Design

So funktioniert ein Drehmomentwandler

Drehmomentwandler sind hydrodynamische Getriebe, die auf Basis des „Foettinger-Prinzips“ entwickelt wurden. Sie übertragen das Drehmoment des antreibenden Motors völlig verschleißfrei und stufenlos innerhalb eines geschlossenen Kreislaufs.

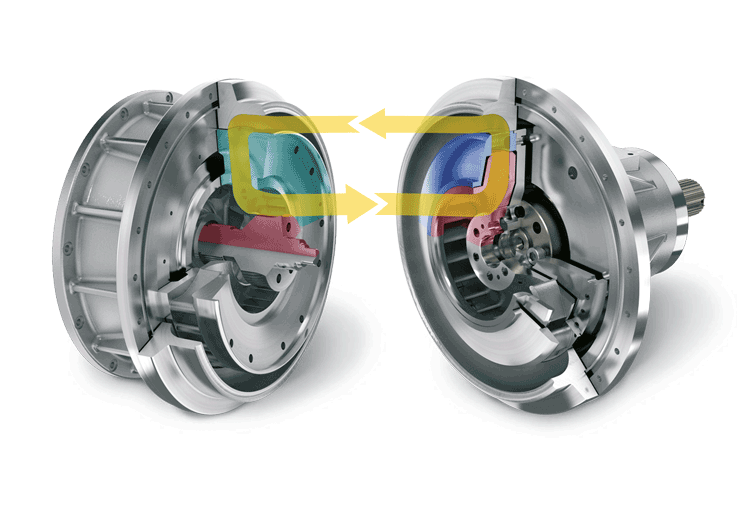

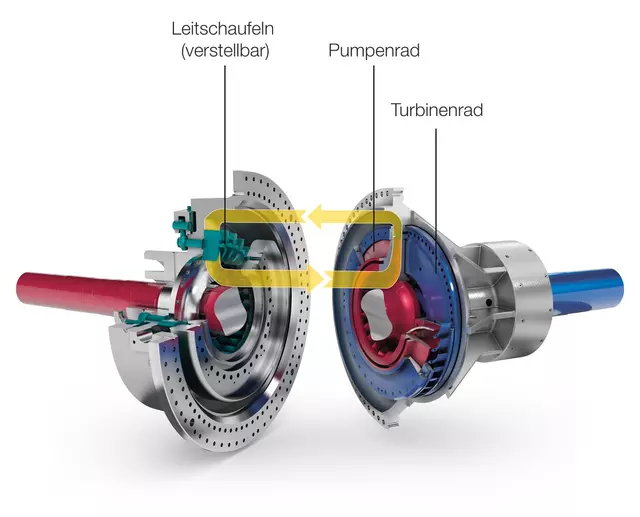

Dieser geschlossene Kreislauf besteht aus Pumpenrad, Turbinenrad und Leitrad. Letzteres kann optional mit verstellbaren Leitschaufeln ausgestattet werden. Die mechanische Energie des Motors wird durch das Pumpenrad in kinetische Strömungsenergie umgewandelt. Im Turbinenrad wird diese Strömungsenergie wieder in mechanische Energie umgewandelt und auf den Abtriebs Strang übertragen. Die verstellbaren Leitschaufeln regulieren dabei den Massenstrom und ermöglichen so variable Drehzahlen.

Unser Portfolio

Typ E…

Feststehende Leitschaufeln mit unterschiedlichen Eigenschaften

Typ EL…

Verstellbare Leitschaufeln für eine präzise Drehzahlregelung

Optional:

Füll- und Entleerungsventile, Getriebe und Rotordrehvorrichtung

Technische Daten

Leistung		Bis zu 250 MW
Abtriebsmoment		Bis zu 110.000 Nm
Antriebsdrehzahl		Bis zu 3.600 1/min

Starter - Paket

Ihre komplette Systemlösung

Die Systemlösung reduziert die erforderliche Zeit für die Installation, Ausrichtung und Inbetriebnahme. Die Komponenten des Starter – Pakets sind perfekt aufeinander abgestimmt, um den Platzbedarf zu minimieren und die Wirtschaftlichkeit zu optimieren.

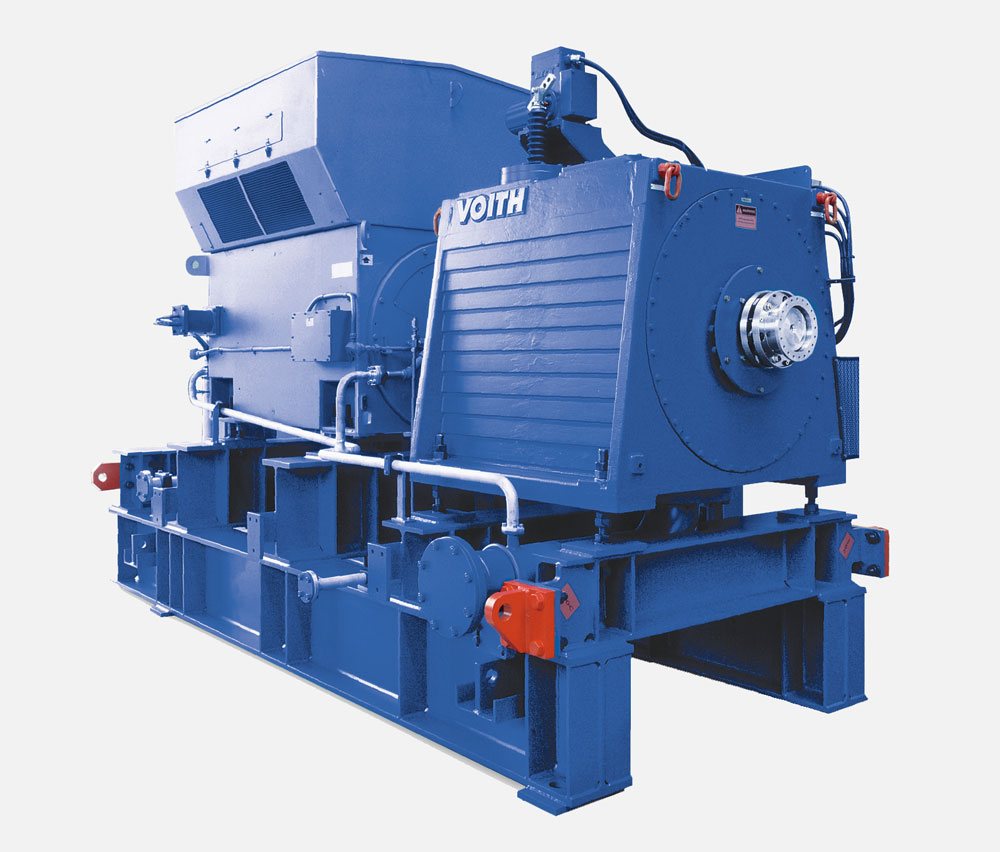

Drehmomentwandler, Motor und benötigte Ausrüstungsgegenstände werden fabrikseitig auf einem gemeinsamen Fundamentrahmen zu einer kompletten Einheit montiert. Bei herausfordernden Projekten wie dem Retrofit einer Einheit an einer älteren Gasturbine, kann das Starterpaket auch einen Öltank beinhalten. Zusätzlich lässt sich ein Steuerung integrieren, um die verschiedenen Phasen der Startsequenz zu überwachen.

Außerdem kann der Antrieb (Motor) für kurze Zeit über seiner Nennbetriebsdrehzahl gefahren werden, z.B. während der kurzen Anfahrphase einer Gasturbine. Wird der Antrieb als reiner Anfahrmotor ausgelegt, fällt er kleiner aus, benötigt so weniger Platz und ist wirtschaftlicher im Betrieb.

Hydrodynamische Drehmomentwandler Starter - Paket

Anwendungen

Gasturbinen-Starter

Dank der Fähigkeit ein hohes Drehmoment bei geringer Abtriebsdrehzahl bereitzustellen, ist ein Drehmomentwandler ideal für den Start von Gasturbinen. Mit einem mehr als ausreichenden Beschleunigungsmoment lässt sich die Gasturbine schnell auf ihre Selbstantriebsdrehzahl und darüber hinaus beschleunigen.

Weitere Funktionen

Turnen der Gasturbine mittels einer integrierten Drehvorrichtung für Slow-Roll
Indexierung der Gasturbine für Inspektionen
Schnelles Abkühlen der Gasturbine für kurzfristige Servicearbeiten
Verlängerte Gasturbinenwaschgänge

Subsea-Pumpen

Das kompakte und einfache Design prädestiniert unsere Drehmomentwandler als platzsparende und zuverlässige Lösung auch für den Einsatz bei Subseaanwendungen. Sie sind dabei in die Pumpe selbst integriert, deren Drehzahl sie regeln. Die komplette Einheit wird auf dem Meeresgrund installiert. Außer einer Leitung zur Stromversorgung bedarf es keiner weiteren Zuleitungen. So lässt sich die Profitabilität bei zurückgehenden Förderquoten oder zunehmender Entfernungen zu weiteren Förderquellen deutlich verbessern. Die Investitionsaufwendungen können um bis zu 70% geringer ausfallen, da schweres und platzintensives Equipment nicht mehr auf der Plattform, sondern auf dem Meeresboden aufgestellt werden kann.

Prüffeldantriebe

Die kompakten Drehmomentwandler werden aufgrund ihrer hohen Leistungsdichte und des geringen Platzbedarfs bei Anwendungen bis zu 65 MW eingesetzt. Drehmomentwandler des Typs EL.. besitzen verstellbare Leitschaufeln und eignen sich speziell für den Einsatz in Prüffeldern. Das Entkuppeln des Motors von der angetriebenen Anlage ermöglicht einen lastlosen Motorstart. Der Drehmomentwandler kann das erforderliche Drehmoment unverzüglich bereitstellen, selbst wenn der Abtrieb blockiert ist. Er lässt sich einfach und ohne hohe Einschaltstrom und Auswirkungen auf das Netz starten. Dabei werden Drehzahl und Drehmoment genau und ruckfrei geregelt.

Neben einer hohen Lebensdauer von mindestens 30 Jahren, besteht für diese Einheiten eine lebenslange Ersatzteilverfügbarkeit.

Voith | Hydrodynamische Drehmomentwandler

Weitere Anwendungen:

Volumetrische Pumpen
Extruder
Rührwerke
Kettenförderer
Winden

Mehr

Das revolutionäre Pumpenantriebs- und Unterwasserkupplungssystem

Voith ist eine Partnerschaft mit Fuglesangs Subsea eingegangen. Ziel ist es, mit der Entwicklung fortschrittlicher, zuverlässiger Pumpenantriebe und Kupplungssysteme Kosten einzusparen. Dazu wird in die am Meeresboden eingesetzten Pumpen ein Voith Drehmomentwandler integriert. So kann künftig auf elektrische Frequenzumrichter zur Drehzahlkontrolle an der Oberfläche verzichtet werden.

Voith Service – Wie können wir Ihnen helfen?

Warum Voith Service?

Alles aus einer Hand: Entwicklung, Konstruktion, Produktion – und Service!
Jahrzehntelange Produkterfahrung als Erstausrüster und Serviceanbieter
Schnelle und reibungslose Zusammenarbeit und bester Service durch weltweites Standortnetz
Garantiert langjährige Partnerschaft und Planungssicherheit durch langfristige Unternehmensstabilität

Zu unserem gesamten Serviceportfolio

Voith Turbo Webshop

Downloads

Powerful, efficient, reliable | Key components for combined cycle power plants

PDF
Englisch Portugiesisch Russisch

Einfach zuverlässig
