Randkomponenten

Steigern Sie die Randstabilität und profitieren Sie von einer gleichmäßigen Papierqualität

Voith bietet Komponenten für eine effiziente Randkontrolle bei Langsieb- und Top-Formern. Für jede Anwendung steht eine bewährte Lösung zur Verfügung, um die Maschinenrunability und die Qualität des Flächengewichtquerprofils zu erhöhen.

Produktportfolio

    EdgeSaver

    Kosten einsparen und Randstabilität erhöhen

    Das einzigartige Randbegrenzungskonzept EdgeSaver ermöglicht es, den Bahnrand bereits im austretenden Stoffauflaufstrahl zu separieren. Dadurch sparen Sie nicht nur wertvolle Rohstoffe wie Frischfasern ein, sondern verringern auch den Energiebedarf Ihrer Papierproduktion.

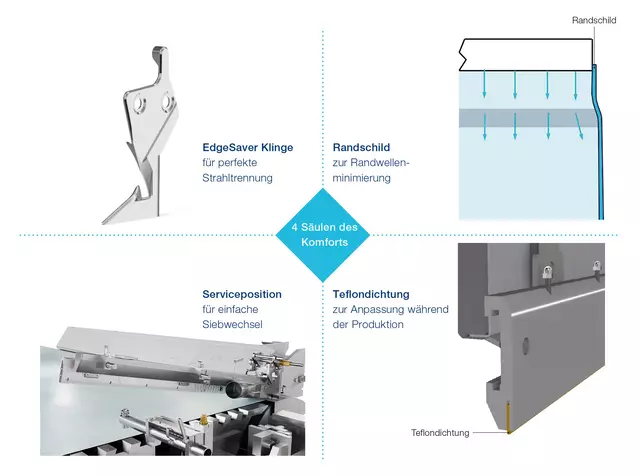

    Entdecken Sie die Klinge unseres neuen EdgeSaver:

    Bei konventionellen Systemen erfolgt der Randbeschnitt an mehrlagigen Maschinen erst nach dem Vergautschen, sodass die dabei entstehenden gemischten Beschnittreste nur in den Kreislauf geringerer Qualität zurückgeführt werden können.

    Im Gegensatz dazu bietet das innovative Design der EdgeSaver Klinge, eine einfache und energieeffiziente Lösung den Bahnrand direkt im Stoffauflaufstrahl zu justieren. Fasern, die über die erforderliche Papierbahnbreite hinausgehen, gehen nicht im Gautschbruch verloren, da sie ausgetragen werden, bevor die Suspension auf das Sieb trifft. Die abgeführte Stoffsuspension kann somit sortenrein direkt in den Primärfaser-Stoffkreislauf zurückgeführt werden.
    Dank des speziell gefertigten Seitenschilds, mit einstellbarem S-Schlag, ermöglicht der EdgeSaver eine Minimierung von Randwellen und verbessert so die Randstabilität. Die Teflondichtung an der Unterseite des Seitenschilds ermöglicht einen optimalen Abschluss zum Sieb hin.

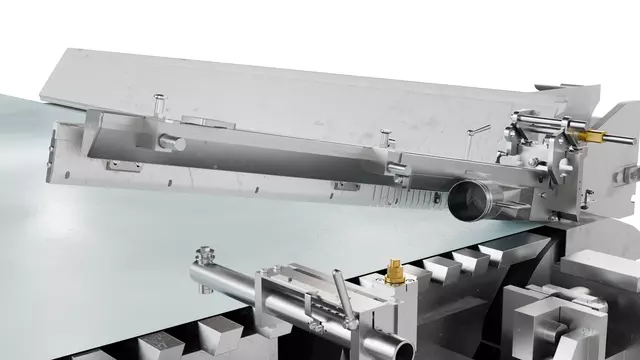

    Auch ein Siebwechsel stellt keine Hürde dar: Die clevere Schwenkvorrichtung ermöglicht einen bequemen Austausch des Formiersiebes, ohne im Anschluss die optimierten Einstellungen am EdgeSaver wieder herstellen zu müssen.

    Sie möchten wissen, wie das geht? Im Produktblatt finden Sie alle Details:

    Produktblatt
    Der EdgeSaver ermöglicht es uns, ohne große Umbaumaßnahmen die Papierbahnbreite variabel einzustellen. Auch bei wechselnden Produktionsparametern sind wir mit dem EdgeSaver von Voith in der Lage, uneingeschränkt zu produzieren und vermindern so Abrisse und Produktionsausfälle durch Fehler im Randbereich.
    Neben der zuverlässigen Produktionstauglichkeit sind wir auch von der neuen Dichtungstechnologie überzeugt, die während des laufenden Betriebes nachjustiert werden kann und dabei die Bespannung in keiner Weise gefährdet.
    Andreas Jäger, Werksleiter MM Neuss GmbH

    Ihre Vorteile:

    • Deutliche Einsparung hochqualitativer Fasern
    • Kein Hochdruck oder Frischwasser für die Separation erforderlich
    • Flexible und einfache Einstellung der Stoffauflaufbreite
    • Schnelle Rendite von nur wenigen Monaten
    • Für Stoffaufläufe aller Hersteller geeignet
    • Serviceposition für schnelle Siebwechsel und Instandhaltung
    • Bei laufender Maschine einstellbar

    Durch den Einsatz des EdgeSaver von Voith verbrauchen wir weniger Energie und reduzieren somit unseren CO2-Fußabdruck, da durch das Produkt hochqualitative Fasern erhalten bleiben.
    So produzieren wir nicht nur nachhaltiger, sondern auch kosteneffizienter. Zudem sind wir von der einfachen Anwendung und dem stets sicheren Lauf des EdgeSavers überzeugt.
    Oliver Kern, Betriebsleiter Papier- und Kartonfabrik Varel

    EdgeMaster

    Formatbegrenzung für optimalen Papierbahnrand

    Der EdgeMaster ist die variabel einstellbare Verlängerung des Stoffauflaufformatschildes. Er sorgt im Langsieb und im Hybridformer für eine gleichmäßige Verteilung der Stoffsuspension bis an den Rand.

    Durch die Formeinstellung des EdgeMasters in Maschinenrichtung kann er optimal an die Strömungsform angepasst werden. Positionierungsschrauben erlauben ein präzises Heben, Senken und Schwenken. Eine Wasserspülung verhindert, dass die Suspension unter der Formatbegrenzung durchfließt. Spritzwasserdüsen befeuchten zudem kontinuierlich die stoffberührten Flächen und bewirken dadurch eine störungsfreie Produktion. Die Nachrüstung des EdgeMasters gelingt durch eine an den bestehenden Stoffauflauf angepasste Adapterplatte oder durch die Lieferung eines neuen Formatschildes.
    Der EdgeMaster wird an Stoffaufläufen für Langsieb- und Hybridformerpapiermaschinen eingesetzt. Häufig werden EdgeMaster mit Siebrandhebern (EdgeCurler) kombiniert.

    EdgeCurler

    Sauberer Papier- und Siebrand am Langsieb

    Der Einsatz des Siebrandhebers EdgeCurler verhindert, dass die Stoffsuspension am Sieb verläuft. Dadurch entsteht ein sauberer Papier- und Siebrand.

    Die EdgeCurler Kontur wird aus Keramik gefertigt. Durch das robuste Material wird der Siebabrieb vermieden und es kann eine lange Standzeit der EdgeCurler Kontur sichergestellt werden. Um das Verlaufen der Stoffsuspension am Papierbahnrand am Langsieb zu verhindern, werden der EdgeMaster oder der EdgeDeckle mit einem EdgeCurler kombiniert. Dank der leichten Einstellbarkeit des Siebrandhebers kann das Siebrandhebeprofil je nach Anforderungen sehr einfach von Hand justiert werden. Beim Siebwechsel kommt es zudem zu keinerlei Behinderung.
    Der EdgeCurler wird am Langsieb eingesetzt und verhindert das Verlaufen der Stoffsuspension am Papierbahnrand.

    EdgeDeckle

    Gleichmäßige Papierqualität im Randbereich

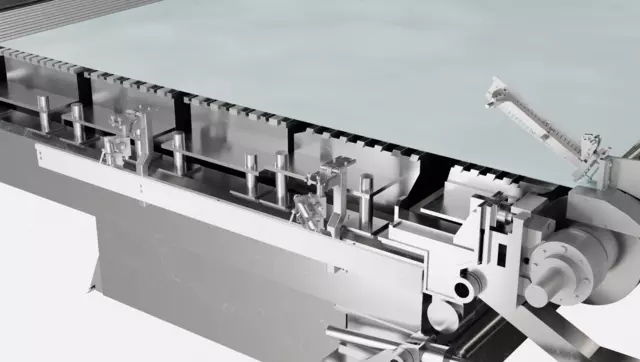

    Der EdgeDeckle dient bei großen Lippenöffnungen als Formatbegrenzung am Langsieb. Er verhindert das seitliche Auslaufen der Stoffsuspension und sorgt für Sauberkeit im Stoffauflauf.

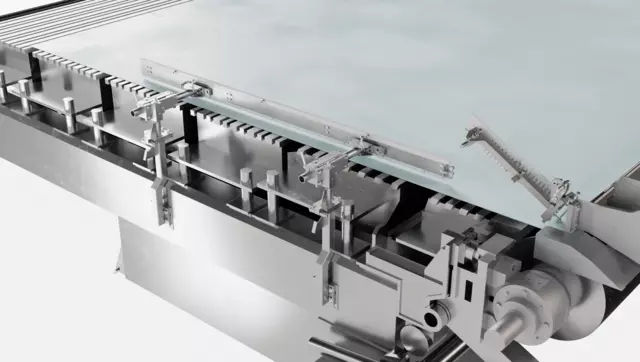

    Mithilfe einer Dichtleiste verhindert der EdgeDeckle das Auslaufen der Stoffsuspension am Langsiebrand. Mit einfachen Verstellmechanismen wird der optimale Abstand zwischen Formatbegrenzung und Sieb eingestellt. Der verbleibende Spalt zwischen Dichtleiste und Sieb wird von außen mit einem Spritzrohr abgedichtet. Das Einstellen der Dichtleisten verhindert die Entstehung von Stoffwellen. Auch während des Betriebes der Maschine kann die mechanische Ausrichtung der Formatbreite durchgeführt werden. Um Faseransammlungen am EdgeDeckle vorzubeugen, werden sämtliche Flächen mit einem Wasserfilm benetzt.
    Der EdgeDeckle wird an Langsieben bei großen Lippenöffnungen eingesetzt. Die Formatbegrenzung kann an jedem beliebigen Stoffauflauf problemlos nachgerüstet werden.

    EdgeCleaner

    Spart Frischfasern und hält die Siebränder sauber

    Der EdgeCleaner reinigt mit einstellbaren Fächerdüsen die Ränder von Lang- bzw. Obersieben. Dadurch verringert sich die Randverschmutzung der Siebe und die Sieblaufzeit erhöht sich.

    Am Siebrand mitgeschleppte Fasern und Füllstoffe werden durch die Fächerdüsen des EdgeCleaners abgespritzt und im Siebwasserschiff aufgefangen. Die Rückführung der Fasern in den kurzen Kreislauf spart zusätzlich Rohstoffe, da Fasern unterschiedlicher Lagen nicht miteinander vermischt werden. Wertvolle Frischfasern werden damit eingespart. Alle Einstellungen der Fächerdüsen werden mit Stellschrauben fixiert. So kann bei einem Siebwechsel der EdgeCleaner über einen Drehpunkt weggeschwenkt werden, um den Siebwechsel nicht zu behindern. Um Faseransammlungen an den Fächerdüsen bzw. im Rücklauftrichter zu verhindern, werden diese von Sprühdüsen feucht gehalten.
    Der EdgeCleaner wird an Lang- und Obersieben zur Säuberung der Siebränder eingesetzt.
