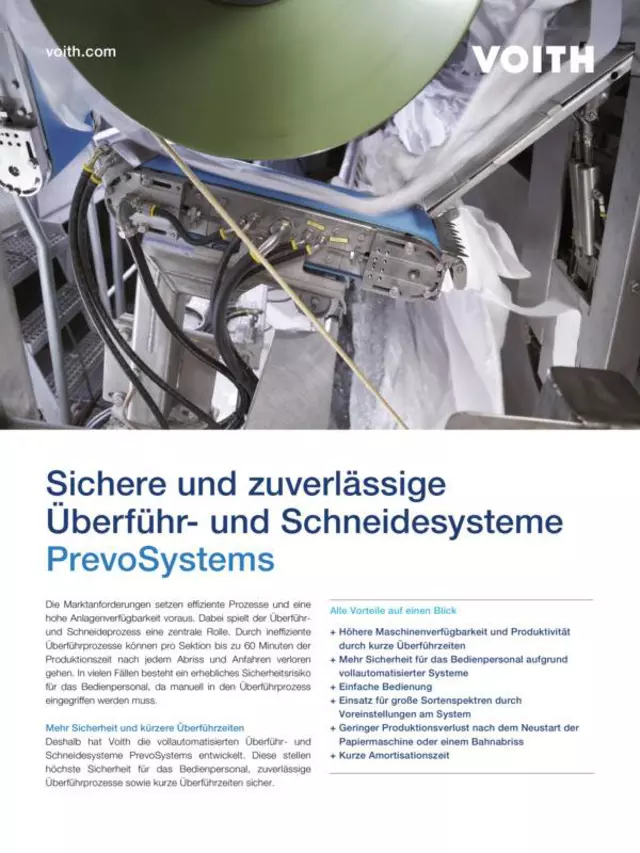

Streifenüberführ- und Schneidesysteme
Sicheres und zuverlässiges Überführen und Schneiden
Durch ineffiziente Überführprozesse können nach jedem Stillstand oder Abriss bis zu 60 Minuten Produktionszeit verloren gehen. Darüber hinaus besteht oft ein Sicherheitsrisiko für das Personal, welches manuell in diesen Prozess eingreifen muss. Deshalb haben wir Prevo entwickelt, vollautomatische Überführ- und Schneidesysteme. Sie gewährleisten ein Höchstmaß an Sicherheit für das Bedienpersonal, zuverlässige Überführprozesse und kurze Überführzeiten.
Ihre Vorteile mit PrevoSystems
- Höhere Betriebsbereitschaft und Produktivität durch kurze Überführzeiten
- Erhöhte Sicherheit für das Bedienpersonal durch vollautomatische Systeme
- Einfache Bedienung
- Systemvoreinstellungen ermöglichen den Einsatz in einem großen Sorten- und Geschwindigkeitsbereich
- Reduzierter Produktionsverlust nach einem Neustart der Papiermaschine
- Kurze Amortisationszeit
Lernen Sie unsere patentierte Vakuumtechnologie kennen
Beste Vakuumlösung – Optimale Bahnkontrolle für beste Überführergebnisse
- Neue Vakuumquelle, Venturi-Lösung
- Zonengesteuertes Vakuum, die Überführstreifenkontrolle beginnt in der ersten Zone
- Durchdachtes Vakuumkonzept, geeignet für begrenzte Platzverhältnisse
Das PrevoThread C Überführstreifenförderband ist in separate Zonen unterteilt, die in der Lage sind, den vollen Vakuumeffekt durch Abdecken der Zone mit dem Papierstreifen zu erzeugen, anstatt die gesamte Länge des Förderbandes abzudecken, um die volle Vakuumwirkung zu erzielen. Aufgrund des Zonendesigns sind wir in der Lage, die Streifenkontrolle von Anfang an zu optimieren und bis zum Ende beizubehalten, anstatt die Kontrolle erst dann zu übernehmen, wenn es für beste Ergebnisse zu spät ist. Die erste Zone ist mit einem hohen Vakuum zur Übernahme der Kontrolle ausgestattet und die folgenden Zonen mit einem niedrigeren Vakuum, um die Papierbahn zuverlässig in die Seilschere oder das nächste Förderband zu überführen.
Überführlösungen für den Nassbereich
PrevoThread WetEnd
Dank jahrzehntelanger Erfahrung weiß Voith genau, was von Überführsystemen im Nassbereich gefordert wird. Deshalb haben wir PrevoThread WetEnd Systeme speziell für den Einsatz in der Presse oder zwischen Presse und Trockenpartie entwickelt.
PrevoThread CW
Hier können Sie unseren PrevoThread CW in Aktion sehen.
Perfekte Abnahme und Übergabe in der Pressenpartie
- Abnahme direkt vom Zylinder, kein Doppelstreifen, direkte Übergabe
- Die Abnahme erfolgt durch Blasrohr- und/oder Bullhorntechnologie
- Vakuumgesteuerte Abnahmevorrichtung
PrevoLift L&T und PrevoLift P&T
Dieses Video zeigt den PrevoLift L&T in Aktion.
Zuverlässige Lösung für die Pressenpartie
PrevoLift L&T Abnahme auf der Oberseite der Walze:
- Bullhorn Abhebetechnologie
- Zuverlässige Übergabe an das Förderband
- Klares und cleveres Design, nicht nur ein Blech
Hier sehen Sie eine kurze Aufzeichnung des PrevoLift P&T.
PrevoLift P&T nimmt direkt von der Walze ab:
- Bullhorn Abhebetechnologie
- Zuverlässige Übergabe auf das Förderband oder direkt in die Maschine
- Klares und cleveres Design, nicht nur ein Blech
Überführlösungen für den Trockenbereich
PrevoThread DryEnd
Der Trockenbereich stellt extreme Anforderungen an das Equipment. Mit unseren PrevoThread DryEnd-Systemen bieten wir Ihnen zuverlässige Lösungen für alle Sektionen im Trockenbereich.
PrevoThread C
Diese Animation zeigt den PrevoThread C im Trockenbereich.
Patentierte Vakuumlösung für beste Überführergebnisse
Unser PrevoThread C bietet erstklassige Technologie kombiniert mit einem cleveren Design. Der Prevo Conveyor ist die beste Vakuumübergabelösung beim Überführen und für alle Anwendungen geeignet:
- Patentierte zonengesteuerte Vakuumlösung für beste Übergabeergebnisse
- Bewährte Technologie mit mehr als 1.000 Installationen
- Entwickelt für Ihre Anwendung, individuelle Lösungen für Ihre Maschine
PrevoLift CTR/CRR
Dieses Video zeigt, wie der PrevoLift funktioniert.
Weltrekordausrüstung für hohe Geschwindigkeiten und komplexes Überführen
- Abnahme direkt vom Zylinder, kein Doppelstreifen
- Direkte Übergabelösung
- Vakuumgesteuerte Abnahmevorrichtung
- Schnellste Referenz bis zu 2.020 m/min
PrevoLift FT/FTE
Dieses Video zeigt das Funktionsprinzip des PrevoLift FT.
Hergestellt für Standard-Überführanwendungen
Das PrevoLift Flip Tray ist das bekannteste Überführsystem der Welt. Sie profitieren von den folgenden Vorteilen:
- Zuverlässige Stabilisierung und Übergabe der Papierbahn von einem Trockenzylinder auf ein Förderband
- Klares Design, keine Zylinder und Schläuche außerhalb des Kastens
- FlipTray-Design mit 25 Jahren Erfahrung im Überführen
- Komplette Überführkomponente
PrevoLift FTC
Hier sehen Sie den PrevoLift FTC.
Schneid- und Übergabeprozess in Einem
Die Kombination des Wende- und Schneidverfahrens bietet viele Vorteile:
- Ablage und Messer immer 100% parallel zueinander
- Das Design liefert einen perfekten Schnitt und eine zuverlässige Übergabe
- Kein Risiko einer Fehlausrichtung
- Zuverlässige Stabilisierung
- Klares Design
Überführlösungen für die Trockenpartie
PrevoThread Trockenpartie
Für das Überführen der ein- und zweireihigen Trockenpartie haben wir die PrevoThread TailStabilizer Produkte entwickelt, eine seillose Lösung für eine optimale Streifenüberführung innerhalb der Trockenpartie.
TailStabilizer – Einreihiges Überführen
Das bewährte Produkt mit Hunderten von Installationen
Unser TailStabilizer ist die bekannte Standardausrüstung für einreihige Trockenpartien. Die Ausrüstung, einschließlich der Stabilisierungsrolle und des Stabilisierungskastens, ist speziell für das Überführen konzipiert. Unsere Überführlösung bietet:
- Bewährte Ausrüstung mit Hunderten von Installationen
- Vollautomatisch, sicher und zuverlässig
- Speziell entwickelte Rollen und Stabilisierungsboxen mit separaten Vakuumzonen
- Beste Überführergebnisse
TailStabilizer – Zweireihiges Überführen
TailStabilizer wird als seilloses Überführsystem in der Trockenpartie eingesetzt.
Die perfekte Lösung für zweireihige Trockenpartien
Die neueste Weiterentwicklung unseres TailStabilizer erfüllt die Anforderungen an das Überführen von schweren Kartonbahnen sowie ein schnelles Überführen von grafischen Papierbahnen. Speziell entwickelte Luftleitbleche und Luftdüsen ermöglichen eine absolut zuverlässige und sichere Überführung in der zweireihigen Trockenpartie. Diese Überführlösung bietet:
- Speziell entwickelte Abziehkomponente, so nah wie möglich an der Walze für maximalen Abzieheffekt
- Speziell entwickelte Luftleitbleche zum Überführen des Streifens in den nächsten Abschnitt
- Für jede Anwendung einstellbar
- Vollautomatisch, sicher und zuverlässig
Schneidelösungen für den Nassbereich
PrevoCut WetEnd
Saubere Kanten der Bahn ohne Einrisse sind eine Voraussetzung, um Bahnrisse zu reduzieren. Zuverlässige Spitzenschneider erhöhen die Effizienz jedes Überführprozesses und die Betriebsbereitschaft der Maschine. Unsere PrevoCut WetEnd-Lösungen wurden speziell für diesen Zweck entwickelt. All unsere Rand- und Überführstreifenschneidesysteme nutzen die gleichen Kernkompetenzen um eine Synergie bei den Ersatzteilen zu schaffen.
PrevoCut H/DH
Ein- und Zweikopf-Wasserstrahlspitzenschneider
Der PrevoCut H und der PrevoCut DH schneiden den Streifen in der Sieb- oder Pressenpartie für den folgenden Überführprozess. Die Spitzenschneider sind vollautomatisch und wartungsfreundlich konzipiert, da sie einen einfachen Zugang zur Ausrüstung und einen schnellen Komponentenwechsel ermöglichen. Beide Produkte bieten folgende Vorteile:
- Hervorragende Schnittqualität des Streifens, unabhängig von der Produktionsgeschwindigkeit
- Kompakte Trägerbauweise, Edelstahl
- Einfacher und schneller Düsenwechsel
- Automatisch einstellbare Streifenbreite
- Geringer Wartungsaufwand
- Die Bahn kann mit konstanter Geschwindigkeit breitgefahren werden
- PrevoCut H Pumpeneinheit kann in Kombination mit TrimSquirt verwendet werden
TrimSquirt
Bahnkantenbeschnitt im Former
Saubere Bahnkanten auf Führerseite und Triebseite der Siebpartie sind Grundvoraussetzung für einen abrissfreien Bertrieb der Papiermaschine. Unzählige Referenzen zeigen, dass der TrimSquirt eine zuverlässige Lösung für den Randbesschnitt in der Siebpartie ist. Für optimale und sichere Einstellbarkeit gibt es den TrimSquirt auch vollautomatisch verstellbar. Die Druckversorgung teilt sich der TrimSquirt mit unserem bewährten PrevoCut H/DH Spitzenschneider in einem redundantem System.
- Hohe Betriebs- und Strahlzuverlässigkeit
- Konstantes Druckniveau
- Einfach einstellbar - manuell oder automatisch
Schneidelösungen für die Trockenpartie
PrevoCut DryEnd
Im Trockenbereich sind unsere PrevoCut DryEnd-Lösungen die ideale Wahl und eine perfekte Ergänzung zu unseren Prevo-Überführsystemen. Unsere Produkte sind perfekt aufeinander abgestimmt. Die Spitzenschneider sind vollautomatisch und wartungsfreundlich konzipiert, da sie einen bequemen Zugang zur Ausrüstung und einen schnellen Komponentenwechsel ermöglichen. All unsere Rand- und Überführstreifenschneidesysteme nutzen die gleichen Kernkomponenten um eine Synergie bei den Ersatzteilen zu schaffen.
PrevoCut DC
Kreismesserspitzenschneider
Der PrevoCut DC ist ein Spitzenschneider, der im offenen Zug der zweireihigenTrockenpartie installiert ist. Er sorgt für einen einwandfrei geschnittenen Streifen. Die Vorteile von PrevoCut DC sind:
- Kompakte Trägerbauweise, Edelstahl
- Park- und Wartungsposition außerhalb der Trockenhaube
- Einfacher, sicherer und schneller Messerwechsel
- Stabilisierung der Bahn durch Luftstabilisierungsblech
- Automatisch einstellbare Streifenbreite
PrevoCut STC/DTC
Hochdruck-Wasserstrahl-Spitzenschneider
Die Hochdruck-Wasserschneider PrevoCut STC und DTC schneiden mit Hilfe eines Wasserstrahls zwischen 600 und 1.300 bar einen einwandfreien Überführstreifen. Sie profitieren von:
- Präzisen und zuverlässigen Schnitten ohne Risse an den Rändern
- Hohe Fahrgeschwindigkeit, kurze Überführzeiten
- Unabhängig von Bahnvariationen
- Kompakte Wasserstrahlführung
- Schneller und einfacher Düsenwechsel
- Keine Scherkräfte auf die Bahn beim Verbreitern der Bahn
- Automatisch einstellbare Streifenposition und Streifenbreite
Diese Animation zeigt, wie der PrevoCut STC funktioniert.
Diese Animation zeigt, wie der PrevoCut DTC funktioniert.
PrevoCut ET
Randbeschnitt-Technologie
PrevoCut ET (Professional Evolution EdgeTrim) ist ein Hochdruck-Wasserstrahl-Randschneider, der es ermöglicht, den Papierbahnrand mit einer genau definierbaren Breite und Position zu schneiden. Dieses System bietet folgende Vorteile:
- Reduzierung von Abrissen durch optimierte Bahnränder
- Sicherer und einfacher Düsenwechsel
- Wird zusammen über redundantem System mit unserem PrevoCut STC/DTC betrieben
Kontaktieren Sie uns
Haben Sie Fragen? Wir helfen Ihnen gerne, die perfekte Lösung für das Überführen und Schneiden von Papierbahnen für Ihre Anwendung zu finden!
Our Service – Part of Your Business
Prevo Service
Mit unseren Produkt- und Anlagen-Services stellen wir die volle Performance ihrer Überführlösung wieder her. Unsere erfahrenen
Spezialisten kennen jede Komponente und deren Auswirkung auf den Prozess und können Ihr System daher auf maximale Leistung bringen. Wir empfehlen einen jährlichen Service, um die beste Leistung und einen schnellstmöglichen Überführungserfolg sicherzustellen.

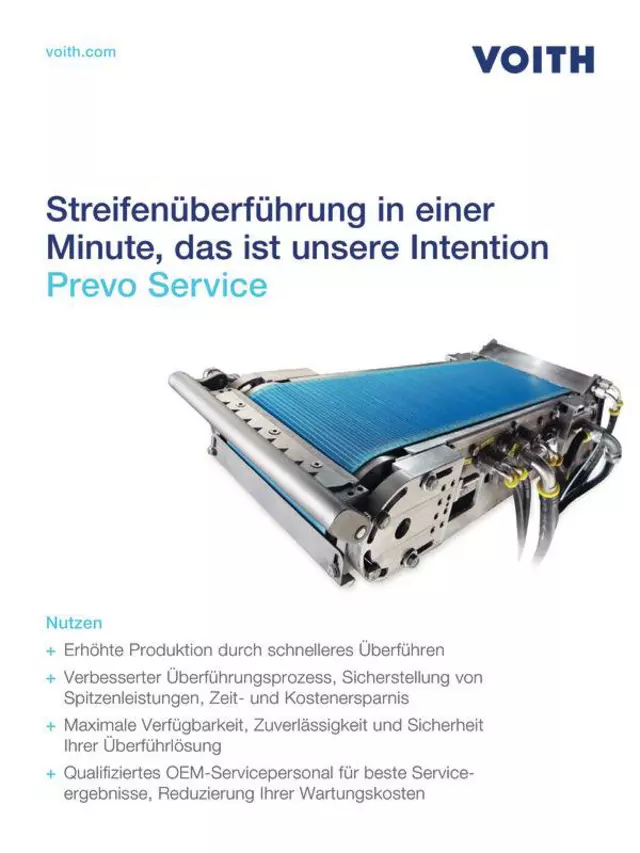

Streifenüberführung in einer Minute, das ist unsere Intention
Voith ist der zuverlässige Partner für die Streifenüberführung mit mehr als 1.000 Lösungen weltweit und über 40 Jahren Erfahrung. Bitte wenden Sie sich an Ihren regionalen Verkaufsleiter, um Möglichkeiten zur Verbesserung der Streifenüberführung an Ihrer Papiermaschine zu besprechen. Lesen Sie alle Details zu unserem Prevo Service in diesem Produktblatt:
- Erhöhte Produktion durch schnelleres Überführen
- Verbesserter Überführungsprozess, Sicherstellung von Spitzenleistungen, Zeit- und Kostenersparnis
- Maximale Verfügbarkeit, Zuverlässigkeit und Sicherheit Ihrer Überführlösung
- Qualifiziertes OEM-Servicepersonal für beste Serviceergebnisse, Reduzierung Ihrer Wartungskosten
Entdecken Sie unser komplettes Service Portfolio
Unser Service für die Papierindustrie reicht vom individuellen Equipment Service bis hin zu Wartungspartnerschaften. Gemeinsam finden wir das richtige Angebot für Sie.
