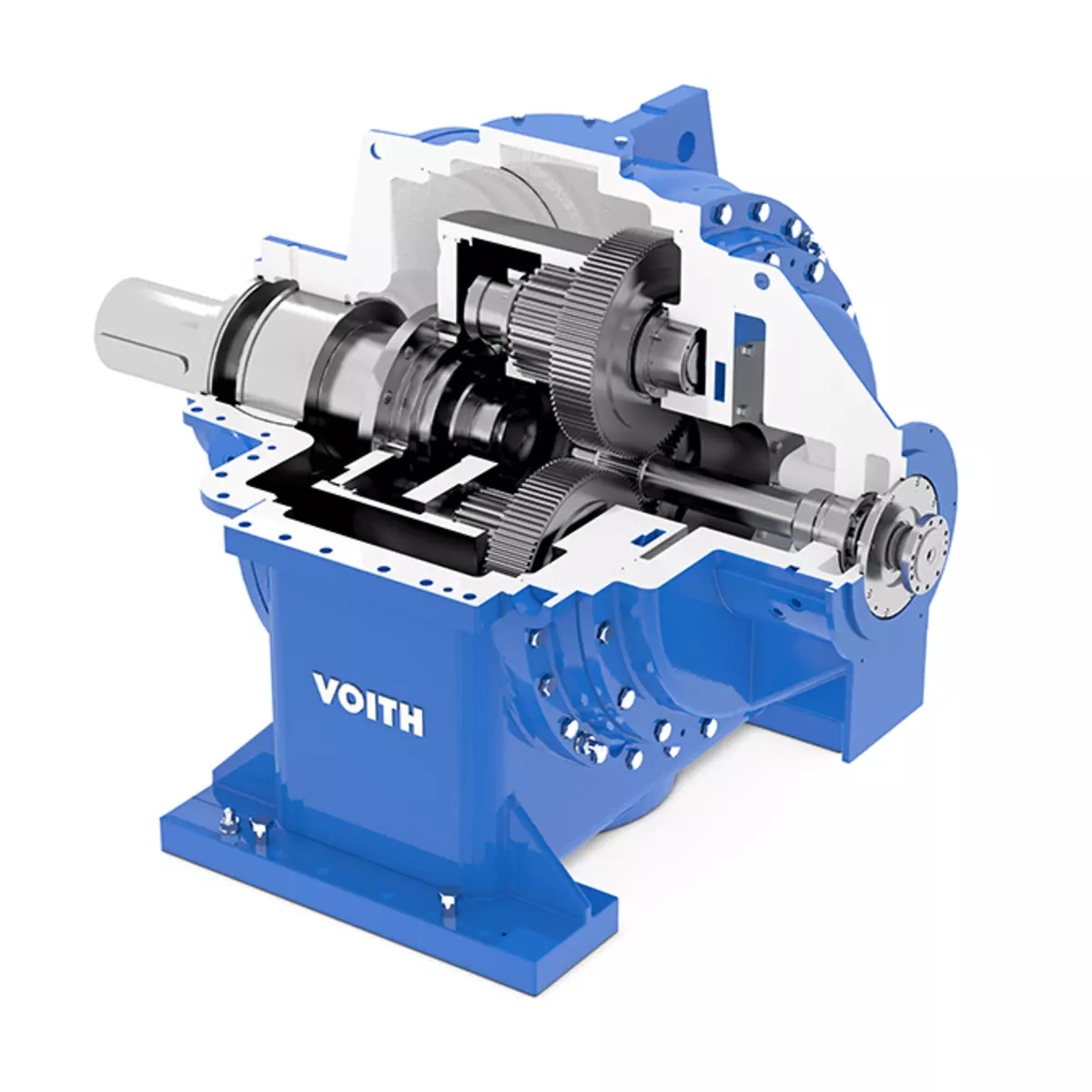

Leistungsstark und kompakt
BHS Planetengetriebe von Voith überzeugen bei hohen Drehzahlen und Drehmomenten mit hocheffizienten Langzeitleistungen. Gebaut nach dem Stoeckicht-Prinzip, ermöglichen sie den idealen Lastenausgleich zwischen Sonnenrad, Planeten- und Hohlrädern. Dies sorgt für geringere Bauteilbeanspruchungen und reduziert massiv die Leistungsverluste im Getriebe.
Eigenschaften und Vorteile auf einen Blick
Als Hersteller mit der längsten Markterfahrung bieten wir Ihnen leistungsstarke Planetengetriebe mit hoher Lebensdauer, die Ihre Betriebskosten langfristig senken.
Wirkungsgrad bis zu 99,4 %
Drehzahlen bis zu 80.000 min-1
Leistungsübertragung bis zu 45 MW
maßgeschneidert auf Ihre individuellen technischen Anforderungen
reduzierte Betriebskosten und CO2-Emissionen
hohe Lebensdauer
- höchste Zuverlässigkeit vermeidet ungeplante Stillstände des Antriebsstrangs
- höchster mechanischer Wirkungsgrad für hohe Übersetzungen
- hervorragender Lastausgleich durch das Stoeckicht-Prinzip
- Geringer Platzbedarf durch koaxiale Wellenanordnung
- kompakte, leichte und platzsparende Antriebsstränge
- höchste Verzahnungsgüte
- minimierter Geräuschpegel aufgrund spezieller Verzahnungsprofile
Idealer Lastausgleich
Gebaut nach dem Stoeckicht-Prinzip, ermöglichen unsere Planetengetriebe den idealen Lastenausgleich zwischen Sonnenrad, Planeten- und Hohlrädern. Dies sorgt für günstige Bauteilbeanspruchungen und reduziert Leistungsverluste im Getriebe massiv.
Technische Eigenschaften
Hohe Leistungsdichte bei geringem Platzbedarf und reduziertem Gewicht: unsere Planetengetriebe sorgen für besonders günstige Bauteilbeanspruchungen und übertragen Drehmomente in Turbosträngen effizient und zuverlässig. Mit Leistungen bis zu 45 MW, Drehzahlen bis 80.000 min-1 sowie Drehmomenten bis über 550.000 Nm werden BHS Planetengetriebe von Voith selbst höchsten Ansprüchen gerecht.
| Leistungsübertragung | bis zu 45 MW |
| Drehzahlen | bis zu 80.000 min-1 |
| Nennabtriebs-Drehmoment | bis über 1 Million Nm |
| Wirkungsgrad | bis zu 99,4 % |
| Übersetzungsverhältnis |
bis zu i = 12 (einstufig) |
| Gehäuseausführung |
freistehende Gussgehäuse oder Schweißgehäuse am Generator oder Elektromotor angeflaschtes kompaktes E-Pack Gehäuse |
| Verzahnung | doppelschräg oder geradverzahnt |
Referenzen
Typ RTP 25
RT-Serie, Typ RTP 25 (P = 3,5 MW) für eine Verdichteranwendung in einem Kraftwerk auf dem Balkan
Typ RTP 72K
RT-Serie, Typ RTP 72K (P = 16 MW) für ein Biomassekraftwerk in Lettland
Typ RTP 56E
RH-Serie, Typ RTP 56E ‚E-Pack‘ (P = 26 MW) in einem Dampfturbinenkraftwerk in Deutschland
Downloads
-

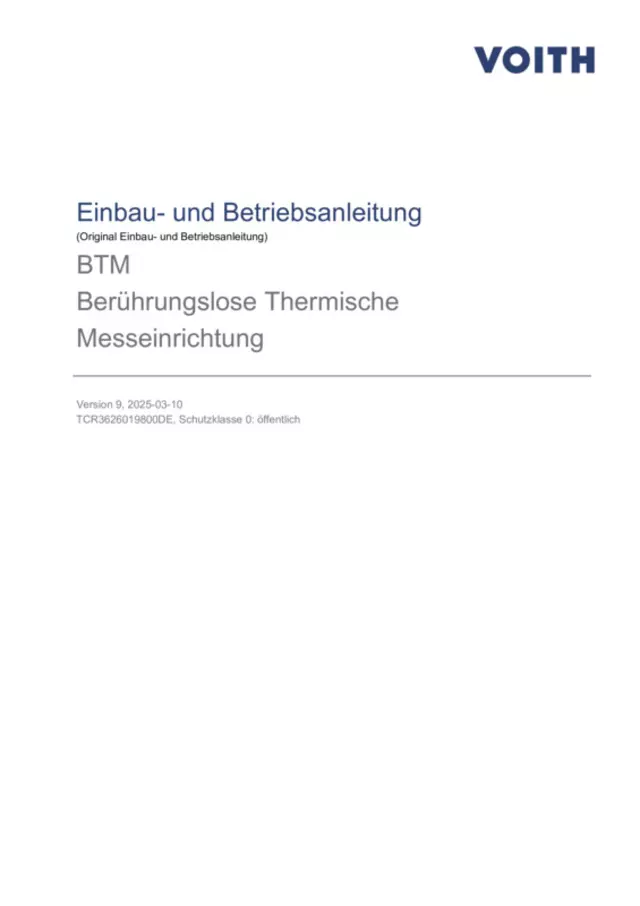

3626-019800 BTM (Non-contacting Temperature Measuring Device)
PDFDeutsch Englisch Französisch Polnisch Portugiesisch Russisch Spanisch -
