Intelligente Kupplungstechnologie mit dem ​TurboBelt TPXL

TurboBelt TPXL

Intelligente Kupplungstechnologie

TurboBelt TPXL Familie: Bergbau ist Ihr Geschäft – wir kümmern uns um die Fördertechnik

    Voith | ​TurboBelt TPXL

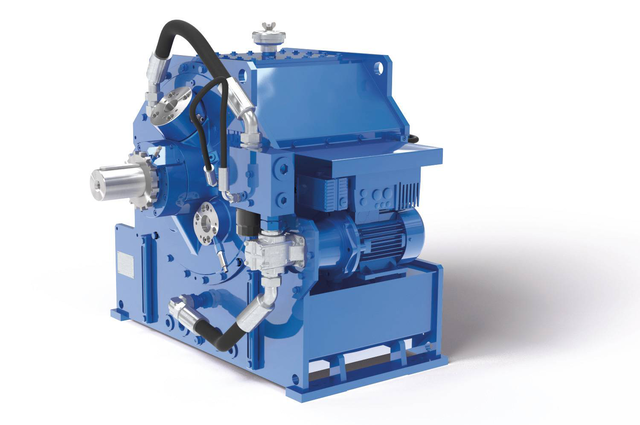

    Optimiertes Anfahrverhalten, einfache Inbetriebnahme und eine höhere Produktivität für Gurtförderer: TurboBelt TPXL Kupplungsfamilie

    Durch die präzise Regelung des Drehmoments erhöht unsere füllungsgesteuerte Turbokupplung TurboBelt TPXL die Lebensdauer der Gurtförderer und gewährleistet einen kontinuierlichen Produktionsprozess. Unsere kompakte Lösung ermöglicht einen einfachen Einbau und ist vielseitig einsetzbar, etwa im Über- und Untertägigen Bergbau, zur Anbindung der Produktion an eine Hafenanlage sowie in Gurtförderersysteme.

    Kontaktieren Sie uns Entdecken Sie Voith Service

    Vorteile und Nutzen

    • Speziell für Gurtförderer entwickeltes System
    • Schnelle und einfache Inbetriebnahme
    • Integrierte effiziente Funktionen
    • Für Fernwartung geeignet
    • Für Gefahrenzonen und explosionsgefährdete Bereiche

    Optimieren Sie die Produktivität Ihrer Gurtförderer mit Produkten aus unserer TurboBelt TPXL Kupplungsfamilie

      Wir helfen Ihnen, die passende füllungsgesteuerte TurboBelt TPXL zu finden

        Dazu benötigen wir die folgenden Angaben von Ihnen:

        Ihre Anwendung

        * Pflichtfelder

        kW
        U/min

        Explosionsschutz

        Damit Sie die TurboBelt TPXL Produktauswahl nutzen können, geben Sie bitte Ihre Kontaktdaten ein.

        TurboBelt DriveControl

          Voith | TurboBelt DriveControl

          Ihre Steuerzentrale mit Automatisierungsintelligenz


          Mit dem TurboBelt DriveControl als Regler können Sie die Performance der Kupplung und des Gurtförderers in jedem Betriebszustand komfortabel optimieren. Diese zentrale Kommunikationseinrichtung sorgt unter allen Bedingungen für ein perfektes Anfahren des Förderers. Für eine rasche Inbetriebnahme ist das System bereits parametrisiert, und Standard-Kommunikationsprotokolle sorgen für eine schnelle und einfache Integration in den Antriebsstrang. Der TurboBelt DriveControl ermöglicht den Fernzugriff über eine sichere VPN-Verbindung.

          Ihre 5-in-1-Lösung beinhaltet die folgenden Vorteile

          Automatisierung – Intelligente Steuerung

          • Automatischer und präzise gesteuerter Anfahrprozess für Gurtförderer
          • Intelligente Füllungssteuerung zum Schutz des Stromnetzes
          • Übermittlung von Betriebszuständen in Leitwarte
          • Vor Ort anpassbare Parameter

          Inbetriebnahme – Einfache Integration

          • Komplette Steuerlogik für das Anfahren des Gurtförderers installiert
          • Regler bei Auslieferung vorparametrisiert
          • Alle Sensoren sind an einen Frequenzumrichter angeschlossen
          • Hauptkommunikation über verschiedene BUS-Protokolle
          • Device Configuration File (EDS) wird bereitgestellt

          Betrieb – Sonderfunktionen

          • Hot-Standby-Modus für die Trennung (Entkopplung) von An- und Abtriebsseite
          • Abschaltung eines oder mehrerer Antriebe zur Vermeidung von Ausfallzeiten und für mehr Flexibilität
          • Schutz des Stromnetzes durch Lastverteilung
          • Schwerlast Start mit unserer Kupplung möglich

          Service – VPN-Unterstützung

          • Sicherer Remote-Support über VPN (Ethernet- oder GSM-gestützt)
          • Weltweite Inbetriebnahme, weltweiter Betriebssupport
          • Systemintegration in die vorhandene Infrastruktur

          Präzise Einpassung – Kompakte Lösung

          • Konzipiert für den perfekten Einbau in den Antriebsstrang
          • Kupplungshöhe auf Motor und Getriebe abgestimmt
          • Hocheffiziente Antriebslösung
          • Für Gefahrenzonen und explosionsgefährdete Bereiche geeignet

          Technische Daten

            Leistungsbereich

            Typ 1000 U/min 1200 U/min 1500 U/min 1800 U/min
            TurboBelt 315 TPXL -

            160 kW

            215 PS

            315 kW

            380 kW

            510 PS

            TurboBelt 500 TPXL -

            260 kW

            348 PS

            500 kW

            600 kW

            804 PS

            TurboBelt 800 TPXL -

            415 kW

            556 PS

            800 kW

            960 kW

            1286 PS

            TurboBelt 1250 TPXL 375 kW

            640 kW

            858 PS

            1250 kW

            1500 kW

            2010 PS

            TurboBelt 2500 TPXL 740 kW

            1280 kW

            1717 PS

            2500 kW

            2500 kW

            3350 PS

            Abmessungen

            Voith | Abmessungen des TurboBelt TPXL
            Typ A B C D G1 H1 G2 H2
            TurboBelt 315 TPXL 830 505 1100 720 80 140 80 130
            TurboBelt 500 TPXL 890 550 1085 820 90 140 90 130
            TurboBelt 800 TPXL 935 565 1120 906 100 160 100 170
            TurboBelt 1250 TPXL 1014 615 1364 972 110 200 110 190
            TurboBelt 2500 TPXL 1137 685 1532 1080 130 200 130 190

            Abmessungen in mm

            20
            20
            Standard-Umgebungstemperatur bis -20°C
            40
            40
            Optional bis -40°C Umgebungstemperatur möglich
            50000
            50000
            Betriebsstunden bis zur ersten Überholung
            8
            8
            Bis zu 8 Kupplungen pro Gurt mit einem TurboBelt DriveControl Regler möglich
            1000
            1000
            Mehr als 1.000 füllungsgesteuerte Kupplungen verkauft


            Druckschriften

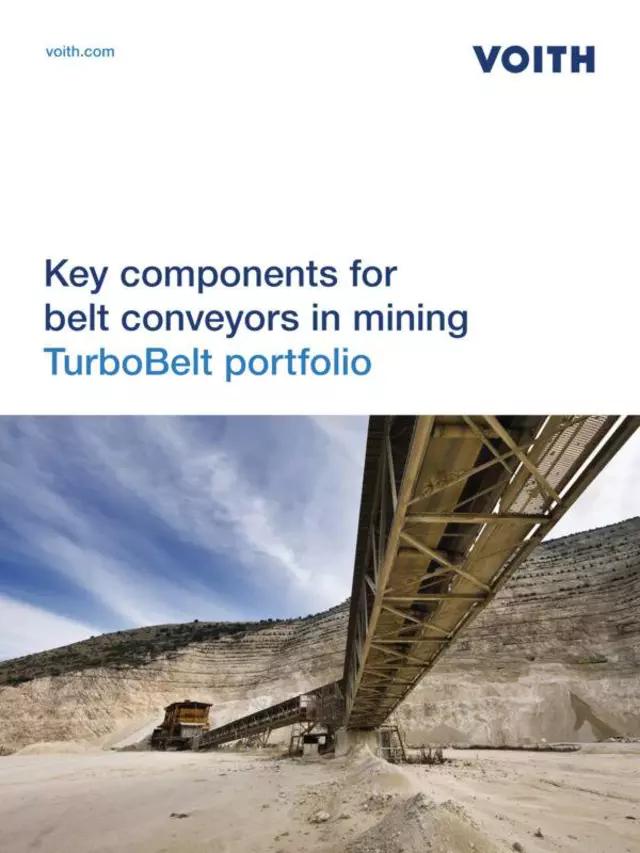

              • Key components for belt conveyors in mining belt conveyors in mining | TurboBelt portfolio

                Key components for belt conveyors in mining belt conveyors in mining | TurboBelt portfolio

                PDF
                Englisch

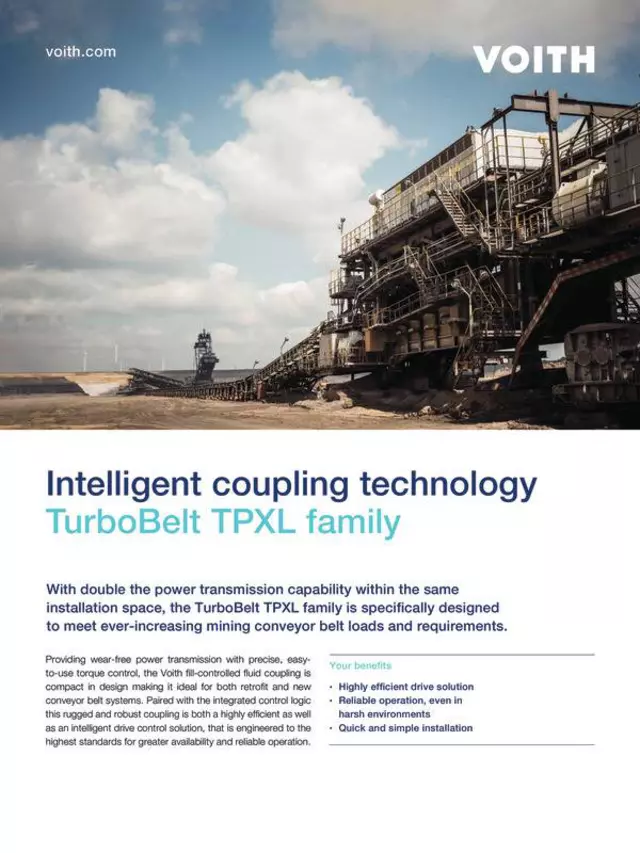

              • Intelligent coupling technology | TurboBelt TPXL family

                Intelligent coupling technology | TurboBelt TPXL family

                PDF
                Englisch Russisch
