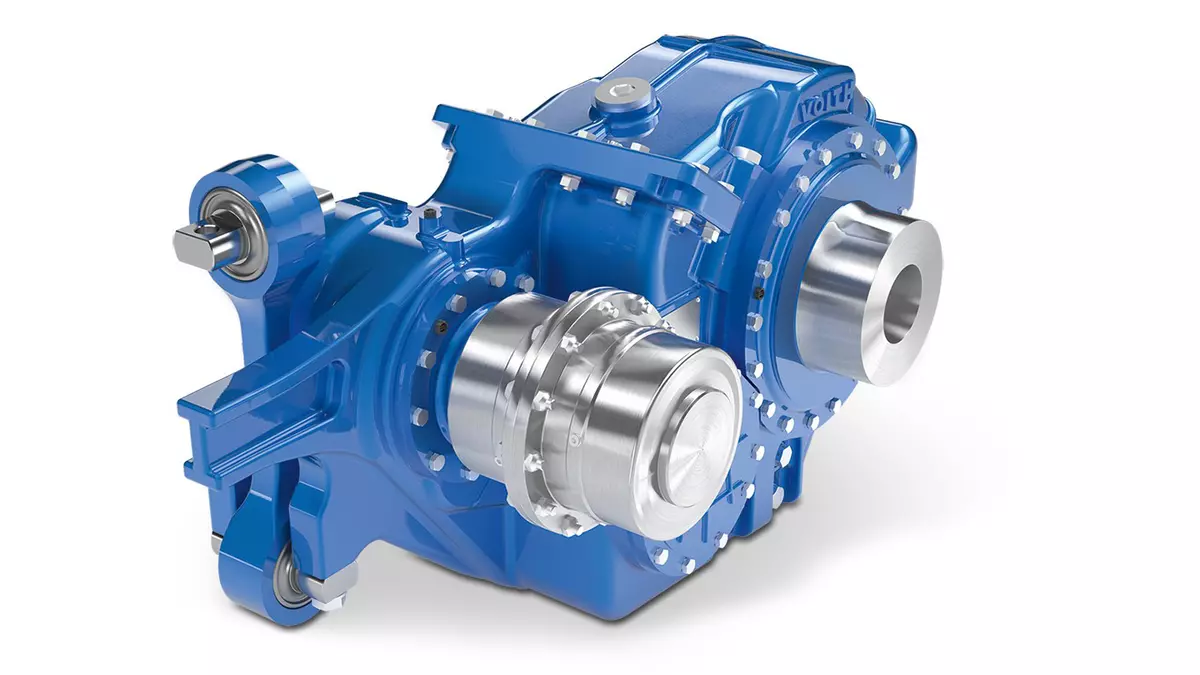

Radsatzgetriebe
Voith Service für Radsatzgetriebe
Alle Vorteile auf einen Blick
Labyrinthdichtungen für umweltfreundlichen Betrieb
Sicherheits- und Normenkonform
Optimierter Einbauraum
Geräuschoptimiert
Niedrige Lebenszykluskosten
Passgenaue Lösungen für alle Schienenfahrzeuge
Funktionstests, Fahrsimulationen, Dauerläufe und die präzise Messung der Geräuschemissionen - unsere einzigartigen Prüfstände in Heidenheim und Brno bieten die besten Voraussetzungen für die optimale Weiterentwicklung unserer Getriebe.
Radsatzgetriebe für alle Anwendungen
Getriebe von Voith werden weltweit eingesetzt. Schließlich sind sie optimal auf die individuellen Bedürfnisse unserer Kunden und alle Schienenfahrzeuge angepasst.
Radsatzgetriebe für Stadt- und Straßenbahnen
Längsantrieb
Zweistufiges KSH Kegelrad-Stirnrad-Getriebe, vollabgefedert
- Traktionsmotor entlang des Drehgestells
- Motorwelle und Radsatzwelle rechtwinklig zueinander
- Motor fest verbunden mit dem Radsatzgetriebe
- Motorabtriebswelle und Radsatzgetriebeeingangswelle über Membrankupplung miteinander verbunden
- Radsatzgetriebe voll abgefedert
- Gesamtübersetzung durch zwei Getriebestufen (eine Stirnrad- und eine Kegelradstufe)
- Kraftübertagung von der Abtriebshohlwelle des Radsatzgetriebes zur Radsatzwelle durch eine 2-Stufen-Keilpaketkupplung
- Ausgleich der Relativbewegung zwischen Motor-Getriebe-Einheit und Radsatzwelle durch die 2-Stufen-Keilpaketkupplung
- Aufhängeelemente zwischen Motor-Getriebe-einheit und Drehgestellrahmen
Querantrieb
Zweistufiges SZH Stirnradgetriebe, vollabgefedert
- Traktionsmotor im Drehgestell
- Motorwelle parallel zur Radsatzwelle
- Motor fest verbunden mit dem Radsatzgetriebe
- Motorabtriebswelle und Radsatzgetriebeeingangswelle über Membrankupplung miteinander verbunden
- Radsatzgetriebe voll abgefedert
- Gesamtübersetzung durch zwei Stirnradstufen
- Kraftübertagung von der Abtriebshohlwelle des Radsatzgetriebes zur Radsatzwelle durch eine 2-Stufen-Keilpaketkupplung
- Ausgleich der Relativbewegung zwischen Motor-Getriebe-Einheit und Radsatzwelle durch die 2-Stufen-Keilpaketkupplung
- Aufhängeelemente zwischen Motor-Getriebe-einheit und Drehgestellrahmen
Prinzipdarstellung
Radsatzgetriebe für Metros
Querantrieb
Einstufiges SE – Stirnrad-Getriebe
Achsreitend
- Traktionsmotor im Drehgestell
- Motorwelle parallel zur Radsatzwelle
- Radsatzgetriebe achsreitend
- Gesamtübersetzung durch eine Stirnradstufe
- Ausgleich der Relativbewegung zwischen Traktionsmotor und Radsatzgetriebe durch eine Bogenzahnkupplung
- Drehmomentstütze zwischen Radsatzgetriebe und Drehgestellrahmen
Querantrieb
Zweistufiges SZ – Stirnrad-Getriebe
Achsreitend
- Traktionsmotor im Drehgestell
- Motorwelle parallel zur Radsatzwelle
- Radsatzgetriebe achsreitend
- Gesamtübersetzung durch zwei Stirnradstufen
- Ausgleich der Relativbewegung zwischen Traktionsmotor und Radsatzgetriebe durch eine Bogenzahnkupplung
- Drehmomentstütze zwischen Radsatzgetriebe und Drehgestellrahmen
Prinzipdarstellung
Radsatzgetriebe für Hochgeschwindigkeitszüge
Querantrieb
Einstufiges SE – Stirnrad-Getriebe
Achsreitend
- Traktionsmotor im Drehgestell
- Motorwelle parallel zur Radsatzwelle
- Radsatzgetriebe achsreitend
- Gesamtübersetzung durch eine Stirnradstufe
- Ausgleich der Relativbewegung zwischen Traktionsmotor und Radsatzgetriebe durch eine Bogenzahnkupplung
- Drehmomentstütze oder C-Bügel zwischen Radsatzgetriebe und Drehgestellrahmen
Querantrieb
Zweistufiges SZ – Stirnrad-Getriebe
Achsreitend
- Traktionsmotor im Drehgestell
- Motorwelle parallel zur Radsatzwelle
- Radsatzgetriebe achsreitend
- Gesamtübersetzung durch zwei Stirnradstufen
- Ausgleich der Relativbewegung zwischen Traktionsmotor und Radsatzgetriebe durch eine Bogenzahnkupplung
Längsantrieb
Einstufiges KE – Kegelrad-Getriebe
Achsreitend
- Traktionsmotor außerhalb des Drehgestells unter dem Wagenkasten
- Motorwelle und Radsatzwelle rechtwinklig zueinander
- Kraftübertragung zum Radsatzgetriebe mittels Kardanwelle
- Radsatzgetriebe achsreitend
- Gesamtübersetzung durch eine Kegelradstufe
- Ausgleich der Relativbewegung zwischen Radsatzgetriebe und Traktionsmotor durch Kardanwelle
- Drehmomentstütze zwischen Radsatzgetriebe und Drehgestellrahmen
Prinzipdarstellung
Radsatzgetriebe für Dieseltriebwagen
Längsantrieb
Zweistufiges SK – Stirn-Kegelrad-Getriebe
Achsreitend
- Mechanisches oder hydrodynamisches Traktionsgetriebe außerhalb des Drehgestells unter dem Wagenkasten
- Motorwelle und Radsatzwelle rechtwinklig zueinander
- Kraftübertragung zum Radsatzgetriebe mittels Kardanwelle
- Radsatzgetriebe achsreitend
- Gesamtübersetzung durch zwei Getriebestufen (eine Stirnrad- und eine Kegelradstufe)
- Ausgleich der Relativbewegung zwischen Radsatzgetriebe und Traktionsgetrieb durch Kardanwelle
- Drehmomentstütze zwischen Radsatzgetriebe und Drehgestellrahmen
Längsantrieb
Einstufiges KE – Kegelrad-Getriebe
Achsreitend
- Mechanisches oder hydrodynamisches Traktionsgetriebe außerhalb des Drehgestells unter dem Wagenkasten
- Motorwelle und Radsatzwelle rechtwinklig zueinander
- Kraftübertragung zum Radsatzgetriebe mittels Kardanwelle
- Radsatzgetriebe achsreitend
- Gesamtübersetzung durch eine Kegelradstufe
- Ausgleich der Relativbewegung zwischen Radsatzgetriebe und Traktionagetriebe durch Kardanwelle
- Drehmomentstütze zwischen Radsatzgetriebe und Drehgestellrahmen
Radsatzgetriebe für Elektrotriebwagen
Querantrieb
Einstufiges SE – Stirnrad-Getriebe
Achsreitend
- Traktionsmotor im Drehgestell
- Motorwelle parallel zur Radsatzwelle
- Radsatzgetriebe achsreitend
- Gesamtübersetzung durch eine Stirnradstufe
- Ausgleich der Relativbewegung zwischen Traktionsmotor und Radsatzgetriebe durch eine Bogenzahnkupplung
- Drehmomentstütze zwischen Radsatzgetriebe und Drehgestellrahmen
Querantrieb
Zweistufiges SZ – Stirnrad-Getriebe
Achsreitend
- Traktionsmotor im Drehgestell
- Motorwelle parallel zur Radsatzwelle
- Radsatzgetriebe achsreitend
- Gesamtübersetzung durch zwei Stirnradstufen
- Ausgleich der Relativbewegung zwischen Traktionsmotor und Radsatzgetriebe durch eine Bogenzahnkupplung
- Drehmomentstütze zwischen Radsatzgetriebe und Drehgestellrahmen
Querantrieb
Stirnrad-Getriebe für Querantriebe
Vollabgefederte Anordnung SZH-Typ
- Traktionsmotor im Drehgestell
- Motorwelle parallel zur Radsatzwelle
- Motor fest verbunden mit dem Radsatzgetriebe
- Motorabtriebswelle und Radsatzgetriebeeingangswelle über Membrankupplung miteinander verbunden
- Radsatzgetriebe voll abgefedert
- Gesamtübersetzung durch zwei Stirnradstufen
- Kraftübertagung von der Abtriebshohlwelle des Radsatzgetriebes zur Radsatzwelle durch eine 2-Stufen-Keilpaketkupplung
- Ausgleich der Relativbewegung zwischen Motor-Getriebe-Einheit und Radsatzwelle durch die 2-Stufen-Keilpaketkupplung
- Aufhängeelemte zwischen Motor-Getriebe-Einheit und Drehgestellrahmen
Längsantrieb
Einstufiges KE – Kegelrad-Getriebe
Achsreitend
- Traktionsmotor außerhalb des Drehgestells unter dem Wagenkasten
- Motorwelle und Radsatzwelle rechtwinklig zueinander
- Kraftübertragung zum Radsatzgetriebe mittels Kardanwelle
- Radsatzgetriebe achsreitend
- Gesamtübersetzung durch eine Kegelradstufe
- Ausgleich der Relativbewegung zwischen Radsatzgetriebe und Traktionsmotor durch Kardanwelle
- Drehmomentstütze zwischen Radsatzgetriebe und Drehgestellrahmen
Prinzipdarstellung
Radsatzgetriebe für dieselhydraulische Lokomotiven
Längsantrieb
Zweistufiges SK - Stirn-Kegelrad-Getriebe, achsreitend
- Hydrodynamisches Traktionsgetriebe außerhalb des Drehgestells im Lokrahmen
- Motorwelle und Radsatzwelle rechtwinklig zueinander
- Kraftübertragung zum Radsatzgetriebe mittels Kardanwelle
- Radsatzgetriebe achsreitend
- Gesamtübersetzung durch zwei Getriebestufen (eine Stirnrad- und eine Kegelradstufe)
- Ausgleich der Relativbewegung zwischen Radsatzgetriebe und Traktionsgetriebe durch Kardanwelle
- Drehmomentstütze zwischen Radsatzgetriebe und Drehgestellrahmen
Längsantrieb
Einstufiges KE-Kegelradgetriebe, achsreitend
- Hydrodynamisches Traktionsgetriebe außerhalb des Drehgestells im Lokrahmen
- Motorwelle und Radsatzwelle rechtwinklig zueinander
- Kraftübertragung zum Radsatzgetriebe mittels Kardanwelle
- Radsatzgetriebe achsreitend
- Gesamtübersetzung durch eine Kegelradstufe
- Ausgleich der Relativbewegung zwischen Radsatzgetriebe und Traktionsgetriebe durch Kardanwelle
- Drehmomentstütze zwischen Radsatzgetriebe und Drehgestellrahmen
Radsatzgetriebe für elektrische und dieselelektrische Lokomotiven
Querantrieb
Einstufiges SET-Tatzlagergetriebe, achsreitend
- Traktionsmotor im Drehgestell
- Motorwelle parallel zur Radsatzwelle
- Motor fest verbunden mit dem Radsatzgetriebe
- Motor-Getriebe-Einheit achsreitend
- Gesamtübersetzung durch eine Stirnradstufe
Querantrieb
Einstufiges SE-Stirnradgetriebe, achsreitend
- Traktionsmotor im Drehgestell
- Motorwelle parallel zur Radsatzwelle
- Radsatzgetriebe achsreitend
- Gesamtübersetzung durch eine Stirnradstufe
- Ausgleich der Relativbewegung zwischen Traktionsmotor und Radsatzgetriebe durch eine Bogenzahnkupplung
- Drehmomentstütze zwischen Radsatzgetriebe und Drehgestellrahmen
Prinzipdarstellung
Radsatzgetriebe für Sonderfahrzeuge
Längsantrieb
Zweistufiges SK – Stirn-Kegelrad-Getriebe
Achsreitend
- Mechanisches oder hydrodynamisches Traktionsgetriebe außerhalb des Drehgestells unter dem Wagenkasten
- Motorwelle und Radsatzwelle rechtwinklig zueinander
- Kraftübertragung zum Radsatzgetriebe mittels Kardanwelle
- Radsatzgetriebe achsreitend
- Gesamtübersetzung durch zwei Getriebestufen (eine Stirnrad- und eine Kegelradstufe)
- Ausgleich der Relativbewegung zwischen Radsatzgetriebe und Traktionsgetrieb durch Kardanwelle
- Drehmomentstütze zwischen Radsatzgetriebe und Drehgestellrahmen
Längsantrieb
Einstufiges KE – Kegelrad-Getriebe
Achsreitend
- Mechanisches oder hydrodynamisches Traktionsgetriebe außerhalb des Drehgestells unter dem Wagenkasten
- Motorwelle und Radsatzwelle rechtwinklig zueinander
- Kraftübertragung zum Radsatzgetriebe mittels Kardanwelle
- Radsatzgetriebe achsreitend
- Gesamtübersetzung durch eine Kegelradstufe
- Ausgleich der Relativbewegung zwischen Radsatzgetriebe und Traktionagetriebe durch Kardanwelle
- Drehmomentstütze zwischen Radsatzgetriebe und Drehgestellrahmen
Querantrieb
Zweistufiges SZ – Stirnrad-Getriebe
Achsreitend
- Traktionsmotor im Drehgestell
- Motorwelle parallel zur Radsatzwelle
- Radsatzgetriebe achsreitend
- Gesamtübersetzung durch zwei Stirnradstufen
- Ausgleich der Relativbewegung zwischen Traktionsmotor und Radsatzgetriebe durch eine Bogenzahnkupplung
- Drehmomentstütze zwischen Radsatzgetriebe und Drehgestellrahmen
Piano für den Roten Pfeil
Für Bombardiers Hochgeschwindigkeitszug ZEFIRO, der in Italien Passagiere mit Höchstgeschwindigkeiten von bis zu 360km/h an ihr Ziel bringt, lieferte Voith Radsatzgetriebe des Typs SE-390. Diese erfüllen insbesondere bei diesen Spitzengeschwindigkeiten die hohen akustischen Anforderungen, die die Trenitalia an ihren roten Pfeil, den Frecciarossa, stellt.
Zuverlässige Radsatzgetriebe für Rio
Egal ob Ipanema, Copacabana oder Christo Redentor: Rios Metro bringt Einheimische und Touristen pünktlich an ihr Ziel. Wir tragen mit unseren zuverlässigen SE-362 Radsatzgetrieben dazu bei.
Regenresistente Radsatzgetriebe für den Pramexs
Der von INKA gebaute Pendlerzug „Pramexs" bringt die Bewohner der indonesischen Vulkaninsel Java sicher an ihr Ziel. Dabei unterstützt Voith mit klimaunempfindlichen Radsatzgetrieben SK- KE-485, die trotz hoher Luftfeuchtigkeit und Monsun zuverlässig laufen.
Passgenaue Lösung für Frankreichs Ultraschall-Messzüge
Die Unversehrtheit der Schienen ist notwendig, um einen sichere Fahrt zu gewährleisten. Die präzise Ausmessung der Schienengeometrie ist daher essentiel. Genau das leisten die Ultraschall-Messzüge von Matisa, die für die französische Staatsbahn im Einsatz sind. Voith liefert seinen Beitrag mit Radsatzgetrieben des Typs SK-KE-553, die genau auf die Anforderungen der Bahndienstfahrzeuge abgestimmt sind.
Volle Federung für die Schonung der Schiene
In Teilen Europas fließen bei der Berechnung von Trassenpreisen verschleißabhängige Komponenten ein. Voiths SZH-595 Radsatzgetriebe, welche in den Elektrischen Triebwagen der nationalen Bahngesellschaft Kroatiens HŽ eingesetzt werden, sind die richtige Antwort auf diese Entwickung. Sie leisten einen wesentlichen Beitrag zur Reduktion der unabgefederten Masse. Das vollabgefederte Radsatzgetriebe fungiert als Stoßdämpfer und schont so die Gleise. Zusätzlich werden alle Antriebskomponenten vor Stößen geschont.
Vollabgefederte Radsatzgetriebe für höchsten Fahrkomfort
Die Karlsruher Straßenbahn, die auch überland bis in das 60 km entfernte Heilbronn fährt, steht für hohen Fahrgastkomfort. Voith trägt mit Radsatzgetrieben des Typs SZH-435 dazu bei. Sie sind vollabgefedert, damit Fahrgäste und Pendler komfortabel und entspannt an ihr Ziel kommen und die Arbeitsplatzergonomie der Triebfahrzeugführer erhöht wird.
Große Größen für den koreanischen Güterverkehr
Mit den Tatzlagergetrieben für die elektrische Lokomotive Korail Class 8500 beweist Voith seine Kompetenz in Sachen Übergröße. Die robusten, 1,10 m hohen Radsatzgetriebe von Voith sind optimal für die sechsachsige Lok, die im koreanischen Güterverkehr im Einsatz ist, ausgelegt. Die enorme Anfahrzugkraft wird über eine lange Lebensdauer hinweg zuverlässig bereitgestellt.
Französischer Baustil für Korea
Der von Korail betriebene KTX II birgt eine technische Besonderheit. Voith entwickelte für diesen eine spezielle Radsatzgetriebeanordnung. Kombiniert wurden SE-530 und SE-340 Radsatzgetriebe, die mit einer Triopden-Gelenkwelle verbunden sind und somit die enorme Kraft des leistungsstarken Motors auf die Radsatzwelle übertragen. Pate stand hierfür ein System, das im französischen TGV Anwendung findet. Der Lieferumfang für den koreanischen Hochgeschwindigkeitszug enthielt zusätzlich eine Voith SafeSet Kupplung um den Antrieb vor Überlast zu schützen.
Kompakte Radsatzgetriebe für große Geschwindigkeiten
Für Hitachis Hochgeschwindigkeitszug AT300 und AT800/801 lieferte Voith große Stückzahlen des SE-369 Radsatzgetriebes. Klein war hingegen der Einbauraum, in den dieses passen musste. Voith entwickelte daher für Hitachi eine Maßanfertigung: SE-369 Radsatzgetriebe mit gekröpften Zahnraddesign.
Radsatzgetriebe für leiseren Bahnverkehr
Die Reduktion des Verkehrslärms beschäftigt die Schienenbranche zunehmend. Voith leistet mit der Entwicklung von Getrieben, welche die steigenden Akustikanforderungen meistern, seinen Beitrag zur Reduktion der Geräuschemissionen im Schienenverkehr. Ein Beispiel hierfür ist das SZ-440 Radsatzgetriebe, welches bei den Fahrzeugen der Baureihe 463 bei der Deutschen Bahn zum Einsatz kommt.
Weltweit über 5.000 SZ-400 für den Schienenverkehr
Für Alstoms Coradia Continental, der wegen seiner Front auch unter dem Spitznamen Grinsekatze bekannt ist, lieferte Voith SZ-400 Radsatzgetriebe. Was uns zum Grinsen bringt: Weltweit haben wir bereits über 5.000 Stück dieser Radsatzgetriebe geliefert. Unsere Partner freuen sich derweil über deren Zuverlässigkeit auch unter rauen klimatischen Bedingungen.
Kundennahe Produktion für Bombardier
Bombardier erhielt vom australischen Betreiber QNGR 2014 den Auftrag für 75 Elektotriebwagen. Voith steuerte SZ-440 Radsatzgetriebe bei. Um den logistischen Aufwand und so Lieferzeit und Lieferwege minimal zu halten, vollzog Voith die Produktion in Indien, wo auch Bombardier die Fertigung der EMUs durchführte.
Vor Ort für Dehlis Metro
Mit DMRC verbindet Voith nicht nur geographisch gesehen eine sehr enge Partnerschaft.
Um die Instandhaltung der Voith SE-344 Radsatzgetriebe, die in den Fahrzeugen der Dehli Metro verbaut sind, kümmern sich unsere Serviceexperten. DMRC profitiert dabei von schnellen Reaktionszeiten. Schließlich ist das Voith Servicecenter in Dehlis Vorort Faridabad angesiedelt und somit nur eine Stunde Fahrzeit mit der Linie Violett entfernt.
Kupplungen für Schienenfahrzeuge
Ob Standardkupplung oder Neukonstruktion, Voith bietet Ihnen die passende Lösung. Die folgende Übersicht zeigt Ihnen unsere wichtigsten Produkte. Unser komplettes Angebot an maßgeschneiderten Lösungen geht jedoch über die hier aufgeführten hinaus.
Bogenzahnkupplungen (antriebseitig)
Bogenzahnkupplung
Mit Metallbalgabdichtung
| max. Geschwindigkeit | bis zu 5.500 U/min |
| Betriebsdrehmoment | bis zu 5.500 Nm |
| Kurzschlussdrehmoment | bis zu 17.000 Nm |
- Doppeltkardanische, torsionssteife und selbstzentrierende Verzahnung
- Metallbalgabdichtung für leckagefreie Kupplung
- Geeignet für hohe axiale, radiale und winklige Verlagerungen
- Geeignet für Hochgeschwindigkeits- und Höchstgeschwindigkeitszüge
- Einfache Montage und Demontage der Bogenzahnkupplungshälfte ohne lose Presspassungen
- Einfacher Wechsel des Schmiermittels (Öl) ohne Demontage des Antriebs
- Selbstgeschmiert (Öl)
- Lange Lebensdauer und Verschleißfestigkeit
- Lange Intervalle zwischen den Überholungen (geringere Servicekosten)
Wahlweise
- Überlastschutz durch Rutschelement
- Elektrische Isolierung
- Zusätzliche Abdichtung gegen sehr staubige Umgebung
Bogenzahnkupplung
Mit elastischer Dichtung
| max. Geschwindigkeit | bis zu 5.500 U/min |
| Betriebsdrehmoment | bis zu 5.500 Nm |
| Kurzschlussdrehmoment | bis zu 17.000 Nm |
- Doppelkardanische, torsionssteife und selbstzentrierende Verzahnung
- Geeignet für axiale, radiale und winklige Verlagerungen
- Leichte Montage und Demontage der Bogenzahnkupplungshälfte ohne lose Presspassungen
- Selbstgeschmiert (Fett)
- Lange Lebensdauer und Verschleißfestigkeit
- Lange Intervalle zwischen den Überholungen (geringere Servicekosten)
Wahlweise
- Überlastschutz durch Rutschelement
- Elektrische Isolierung
Membrankupplungen (antriebseitig)
Membrankupplung
| max. Geschwindigkeit | bis zu 5.000 U/min |
| Betriebsdrehmoment | bis zu 10.500 Nm |
| Kurzschlussdrehmoment | bis zu 25.000 Nm |
- Torsionssteife und biegeelastische Kupplung
- Geeignet für geringe axiale und winklige Verlagerungen
- Hohe radiale Steifigkeit
- Einfache Montage und Demontage der Getriebekupplungshälfte ohne lose Presspassungen
- verschleißfrei
- Lieferung als Baugruppe Motor-Kupplung-Getriebe möglich
Wahlweise
- Überlastschutz durch Rutschelement
- Elektrische Isolierung
- Motordrehzahlsensor-Verzahnung
Doppelmembrankupplung
| max. Geschwindigkeit | bis zu 5.000 U/min |
| Betriebsdrehmoment | bis zu 10.500 Nm |
| Kurzschlussdrehmoment | bis zu 25.000 Nm |
- Torsionssteife und biegeelastische Kupplung
- Geeignet für geringe axiale und winklige Verlagerungen
- Hohe radiale Steifigkeit
- Einfache Montage und Demontage der Getriebekupplungshälfte ohne lose Presspassungen
- verschleißfrei
- Lieferung als Baugruppe Motor-Kupplung-Getriebe möglich
Wahlweise
- Überlastschutz durch Rutschelement
- Elektrische Isolierung
- Motordrehzahlsensor-Verzahnung
Membrankupplung
Mit Lüfter
| max. Geschwindigkeit | bis zu 5.000 U/min |
| Betriebsdrehmoment | bis zu 10.500 Nm |
| Kurzschlussdrehmoment | bis zu 25.000 Nm |
- Torsionssteife und biegeelastische Kupplung
- Lüfterfunktion
- Geeignet für geringe axiale und winklige Verlagerungen
- Hohe radiale Steifigkeit
- Einfache Montage und Demontage der Getriebekupplungshälfte ohne lose Presspassungen
- verschleißfrei
- Lieferung als Baugruppe Motor-Kupplung-Getriebe möglich
Wahlweise
- Überlastschutz durch Rutschelement
- Elektrische Isolierung
- Motordrehzahlsensor-Verzahnung
Keilpaketkupplungen (abtriebseitig)
Keilpaketkupplung
Mit einem Gelenk
| max. Geschwindigkeit | bis zu 1.100 U/min |
| Betriebsdrehmoment | bis zu 20.000 Nm |
| Kurzschlussdrehmoment | bis zu 55.000 Nm |
- Einfach kardanische und drehelastische Kupplung
- Geeignet für axiale und winklige Verlagerungen
- Hohe radiale Steifigkeit
- Wechsel der Gummielemente ohne Demontage des Antriebs
Keilpaketkupplung
Mit zwei Gelenken
| max. Geschwindigkeit | bis zu 1.100 U/min |
| Betriebsdrehmoment | bis zu 40.000 Nm |
| Kurzschlussdrehmoment | bis zu 110.000 Nm |
- Einfach kardanische und drehelastische Kupplung
- Geeignet für axiale und winklige Verlagerungen
- Hohe radiale Steifigkeit
- Wechsel der Gummielemente ohne Demontage des Antriebs
Kupplungskombinationen (abtriebseitig)
Kupplungskombination
Bogenzahnkupplung - Bogenzahnkupplung
| max. Geschwindigkeit | bis zu 900 U/min |
| Betriebsdrehmoment | bis zu 7.000 Nm |
| Kurzschlussdrehmoment | bis zu 23.000 Nm |
- Doppelkardanische, torsionssteife und selbstzentrierende Verzahnung
- Direkte Schnittstelle zur Radachse
- Zahnkranz ist Teil der Getriebehohlwelle (reduziert Bauraum und zusätzliche Kosten)
- Geeignet für axiale, radiale und winklige Verlagerungen
- Geringe Wartungskosten
- Selbstgeschmiert (Fett)
Kupplungskombination
Bogenzahnkupplung - Keilpaketkupplung (Radschnittstelle)
| max. Geschwindigkeit | bis zu 900 U/min |
| Betriebsdrehmoment | bis zu 7.000 Nm |
| Kurzschlussdrehmoment | bis zu 23.000 Nm |
- Kombination von drehsteifer Verzahnung mit selbstzentrierender und drehelastischer Kupplung
- Direkter Radanschluss (Einzelradantrieb)
- Hohlradteil der Getriebehohlwelle (reduziert Bauraum und Mehrkosten)
- Geeignet für axiale, radiale und winklige Verlagerungen
- Ausgleich großer axialer Verlagerungen durch Bogenzahnkupplungshälfte
- Getriebekupplungshälfte selbstgeschmiert (Schmierfett)
Kupplungskombination
Bogenzahnkupplung - Keilpaketkupplung (Achsschnittstelle)
| max. Geschwindigkeit | bis zu 900 U/min |
| Betriebsdrehmoment | bis zu 7.000 Nm |
| Kurzschlussdrehmoment | bis zu 23.000 Nm |
- Kombination von drehsteifer Verzahnung mit selbstzentrierender und drehelastischer Kupplung
- Direkte Verbindung mit der Radsatzwelle durch Stirnrad
- Zahnkranz Teil der Getriebehohlwelle (reduziert Bauraum und Mehrkosten)
- Geeignet für axiale, radiale und winklige Verlagerungen
- Hohe Axialverlagerungen werden durch die Bogenzahnkupplungshälfte ausgeglichen
- Getriebekupplungshälfte ist selbstgeschmiert (Schmierfett)
Lamellenkupplungen (antrieb-/abtriebseitig)
Lamellenkupplung
| max. Geschwindigkeit | bis zu 4.500 U/min |
| Betriebsdrehmoment | bis zu 11.000 Nm |
| Kurzschlussdrehmoment | bis zu 28.000 Nm |
Voith Service für Radsatzgetriebe
Radsatzgetriebe sind Schlüsselkomponenten des Antriebsstrangs. Für maximale Verfügbarkeit und Lebensdauer unterstützen wir Sie herstellerübergreifend mit unserem Service. Mit unserem Tauschkonzept bieten wir Ihnen eine Lösung für minimale Stillstandszeit und höchste Planbarkeit selbst bei einem ungeplanten Ausfall. Höchste Qualität ist unser Anspruch. Daher bieten wir Ihnen für alle Radsatzgetriebe eine abschließende Funktionsprüfung und darüber hinaus Prüfläufe für komplette Motor-Getriebe-Einheiten mit originalem Elektromotor.
Unsere Leistungen
Ersatzteile & Einheiten
Austauscheinheiten
MRO & Field Service
Servicepakete
Technischer Support
Consulting & Training
Retrofit & Modernisierung
Warum Voith Service?
- Jahrzehntelange Produkterfahrung als Erstausrüster und Serviceanbieter
- Schnelle und reibungslose Zusammenarbeit dank weltweiten Standorten
- Langjährige Partnerschaft und Planungssicherheit dank Unternehmenstabilität garantiert
Service
Voith bietet maßgeschneiderten Service für alle Getriebe. Unsere Service Experten helfen ihnen Stillstandszeiten zu minimieren und die Verfügbarkeit ihrer Fahrzeuge zu erhöhen.
