Auflösung

Für jeden Rohstoff die passende Technologie

    Die Auflösung ist der erste Prozessschritt im Papierherstellungsprozess mit dem Ziel eine saubere Fasersuspension zu erzeugen, die im Prozess nach vorne gepumpt werden kann. Fasern aus Frischzellstoff, Altpapier oder Papiermaschinenausschuss werden im Inneren des Pulpers mit Wasser zu einer Suspension vermischt, d.h. aufgelöst. Abhängig von der Art des Rohstoffs, der Produktionsmenge und dem Störstoffgehalt wird die optimale Auflösungstechnologie ausgewählt. Bei den Altpapierauflösesystemen werden neben der Zerfaserung des Karton- und Papierrohstoffes, auch die darin enthaltenen groben, nicht verwertbaren Bestandteile (Rejekte) wie Kunststoffe oder Glas aus dem Prozess entfernt.


    Es gilt daher, die für die Papierzerfaserung wichtigen Parameter, wie Stoffdichte, Temperatur, mechanische Arbeit, Verweilzeit und ggf. Chemikalien so zu gewichten, dass die im Altpapier enthaltenen Störstoffe nicht unnötig zerkleinert und somit für den nachfolgenden Prozess schwer sortierbar werden. Eine geringe Rejektmenge in der Suspension macht den nachgelagerten Prozess einfacher und effizienter.

    Die richtige Maschine für Ihre Anforderungen


        Vorteile Prozess
      IntensaDrum Duo

      Sehr hohe Produktionsmengen

      Starke Robustheit

      Auflösetrommel für Recyclingfasern

      IntensaDrum

      Erhöhte Sicherheit
      Einfacher Betrieb

      Auflösetrommel für Recyclingfasern

      IntensaPulper Flexibilität
      Geringer Energiebedarf

      Auflösung aller Papiere und Fasermaterialien

      Contaminex Hohe Zuverlässigkeit Pulperreinigung
      IntensaMaXX Hohe Effizienz
      Hohe Zuverlässigkeit

      Pulperreinigung

      IntensaScreenDrum Geringer Faserverlust

      Rejektwaschung

      CompactPulper Niedriger Energiebedarf
      Geringer Platzbedarf

      Ausschussauflöser für Papiermaschinen

      Zopfwinde

      Hohe Zuverlässigkeit

      Pulperreinigung

      IHR ANSPRECHPARTNER FÜR AUFLÖSUNG

      Produktportfolio

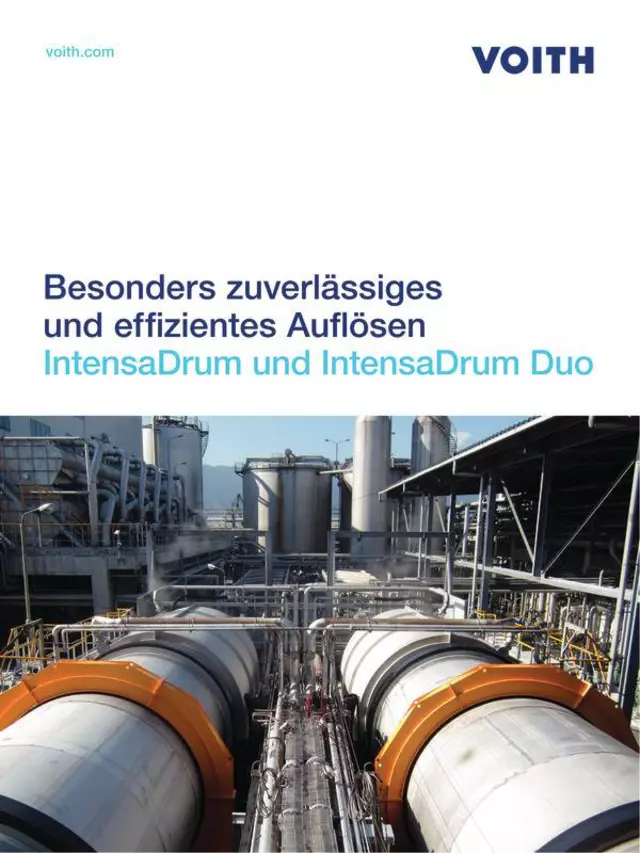

        IntensaDrum Duo
        Die IntensaDrum Duo ist mit einer Gesamtlänge von 78 m und einer Auflösekapazität von fast 3000 Tonnen Recyclingpaper pro Tag das größte je gebaute Aggregat für eine Stoffaufbereitungsanlage. Sie besteht aus einer 48 m langen Auflöse- und einer 23 m langen Sortiertrommel. Neben den maschinenbaulichen Vorteilen bietet die Zweiteilung entscheidende Vorteile bei der Effizienz im Betrieb und ist damit ressourcenschonender als vergleichbare einteilige Auflösetrommeln.

        Da die spezifischen Betriebskosten mit zunehmender Größe von Auflöseaggregaten deutlich sinken ist die IntensaDrum Duo besonders effizient. Aufgrund ihrer speziellen Bauweise arbeiten die Trommeln darüber hinaus besonders ressourcenschonend. Ebenso wichtig wie die Trommel selbst ist das Gesamtkonzept des Auflösebereichs. Auch hier beschreitet Voith neue Wege, zum Beispiel bei der Abführung des vorgereinigten Faserstoffes aus dem Sortierteil aus einer speziellen strömungstechnisch und damit energetisch optimierten Sammelbütte.

        Die IntensaDrum Duo basiert auf dem gleichen Trommelaufbau wie die IntensaDrum ID45XL. Viele Kunden setzten diese für kleinere Produktionsmengen erfolgreich ein. Bei der Entwicklung der IntensaDrum Duo konnten wir daher auf den breiten Erfahrungsschatz mit dieser Größe zurückgreifen. Standard-Maschinenkomponenten sichern auch bei der Bauweise der IntensaDrum Duo die hohe maschinenbauliche Qualität. Im Vergleich zu einer einteiligen Bauart bietet die IntensaDrum Duo bei diesen Dimensionen wesentliche Vorteile in Bezug auf Transport und Aufstellung.
        Pierre-Haakon Berger, Produktmanager für Auflösetrommeln bei Voith Paper

        Wie gut die IntensaDrum Duo in der Praxis funktioniert, zeigt die Installation der IntensaDrum Duo beim Projekt Taurus PM 3 der Progroup in Deutschland. Mit einem Durchmesser von je 4,5 m, verarbeitet die 48 m lange Auflösetrommel und die 23 m lange Sortiertrommel seitdem täglich 3.000 Tonnen Altpapier. Die gesamte Baulänge der über 300 Tonnen schweren IntensaDrum Duo beträgt 78 Meter. Damit ist die Aufbereitungsanlage im Projekt Taurus die größte Ihrer Art weltweit.



        Lesen Sie hier die Presse Information zu der neuen IntensaDrum Duo.

        Erleben Sie zudem die IntensaDrum und IntensaDrum Duo via Augmented Reality

        Laden Sie hierfür die IntensaDrum-App auf Ihr Tablet oder Smartphone. Erleben Sie anschließend die interaktiven Funktionen, indem Sie den AR-Modus in der unteren rechten Ecke aktivieren und den Anweisungen auf dem Bildschirm folgen.

        IntensaDrum Duo
        UMWELT. QUALITÄT. ZUVERLÄSSIGKEIT.
        IntensaDrum Duo ist ein BlueLine Produkt

        Das BlueLine Portfolio von Voith umfasst moderne Maschinen und Produkte für die Stoffaufbereitung, die sich vor allem durch einen effizienten Verbrauch von Energie und anderen Rohstoffen sowie eine schonende Behandlung der Fasern auszeichnen.

        Entdecken Sie die innovative BlueLine

        BlueLine Vorteile

        Verbesserte Runability

        Dank der verschleißfreien Konstruktion und wenig Verschleißteile auf Grund geringer Relativbewegung zwischen Faserstoff und Maschinenkomponenten, kann IntensaDrum Duo den Bedarf an Wartung reduzieren. Besonders die Labyrinthdichrung ohne Dichtungsschnur trägt dazu bei die Betriebskosten zu reduzieren.

        Geringerer Faserverlust

        Die optimal ausgelegten Spritzrohre und gut überlegte Wassermengen ist der Stoff schnell verdünnt und die Fasern werden von den Störstoffen separiert. Das effiziente Auswaschen des Rejekts sichert ein minimum an Faserverlust.

        Erhöhte Arbeitssicherheit

        Der Zugang zur Trommel Innenseite kann durch verriegelte Türen gesichert sein, mit Verriegelung an die Hauptantriebe. Das gefahrenfreie Begehen der Trommel wird durch offenen Rejektaustrag und angepasste Einstiegsausrüstung sichergestellt.

        IntensaDrum

        Besonders zuverlässiges und effizientes Auflösen

        IntensaDrum ist eine Auflösetrommel zur effizienten Stoffauflösung. Mit ihr lassen sich Stoffdichten von bis zu 18 % auflösen sowie Fasern und Störstoffe schonend trennen.

        Die Auflösetrommel IntensaDrum besteht aus einem Auflöse- und einem Sortierbereich. Im Auflösebereich heben spezielle Hebeleisten die Suspension von unten und fast bis ganz oben an. Von dort fällt die Suspension auf den Trommelkörper zurück. Dieser Prozess ist äußerst schonend, da kein Rotor vorhanden ist, der die Störstoffe zerkleinert.

        Im Sortierteil werden die Fasern auf die gleiche Weise angehoben. Durch abgestufte Löcher kann Wasser aus den Spritzrohren in die Trommel eindringen, um die Fasern von den Störstoffen getrennt auszuwaschen. So können Fasern und Störstoffe bereits im Auflöseschritt effizient getrennt werden, ohne die Störstoffe zu beschädigen.

        Das einfache Grundprinzip von IntensaDrum ermöglicht geringe Wartungszeiten und erhöhte Laufzeiten. Aufgrund der hohen Stoffdichte hat IntensaDrum einen niedrigen spezifischen Energieverbrauch und der Verzicht auf Verschleißteile führt zu einer konstanten Abnahmequalität.

        Erleben Sie zudem die IntensaDrum und IntensaDrum Duo via Augmented Reality

        Laden Sie hierfür die IntensaDrum-App auf Ihr Tablet oder Smartphone. Erleben Sie anschließend die interaktiven Funktionen, indem Sie den AR-Modus in der unteren rechten Ecke aktivieren und den Anweisungen auf dem Bildschirm folgen.

        Umwelt. Qualität. Zuverlässigkeit.
        IntensaDrum ist ein BlueLine Produkt

        Das BlueLine Portfolio von Voith umfasst moderne Maschinen und Produkte für die Stoffaufbereitung, die sich vor allem durch einen effizienten Verbrauch von Energie und anderen Rohstoffen sowie eine schonende Behandlung der Fasern auszeichnen.

        Entdecken Sie die innovative BlueLine

        BlueLine Vorteile

        Niedrigere Wartungskosten

        Konventionelle Trommel-Auflösesysteme erzeugen oftmals Wartungskosten bis zu 20.000€. IntensaDrum ist nahezu wartungsfrei, da die Maschine aufgrund der berührungslosen Labyrinthdichtung über einen verschleißfreien Einlauftrichter verfügt.

        Erhöhte Arbeitssicherheit

        Der Zugang zur Trommel von IntensaDrum kann durch verriegelte Türen gesichert sein. In jedem Fall wird das gefahrenfreie Betreten der Trommel über den offenen Rejektaustrag sichergestellt.

        IntensaPulper

        Effiziente Auflösung von Altpapier und Zellstoffballen

        IntensaPulper ermöglicht in der Stoffaufbereitung ein effizientes Auflösen von Primärfaserstoffen, Altpapier oder PM-Ausschuss.

        Die IntensaTechnologie von Voith steht für eine schnelle und intensive Durchmischung der Suspension im Pulper. Der strömungsoptimierte Behälter des Pulpers, im Zusammenspiel mit dem exzentrisch angeordneten Rotor, erzielt eine perfekte Turbulenz. Dadurch werden eine schnellere Durchmischung der Suspension und ein beschleunigter Balleneinzug erreicht. Der Doppelkonusboden des IntensaPulper erzeugt einen strömungsoptimierten Übergang vom Boden des Pulpers auf die zylinderförmige Trogwand.

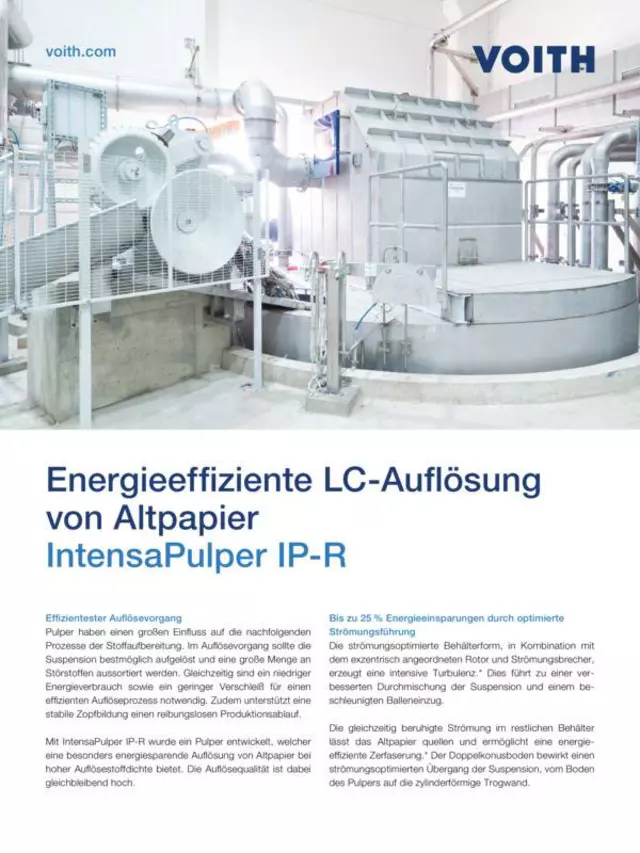

        IntensaPulper IP-R ist speziell für die Auflösung von Altpapier bei hoher Auflösestoffdichte konzipiert. Durch die Gestaltung des Rotors wird ein zuverlässiger Zopfbetrieb gewährleistet und die Anzahl an Zopfabrissen auf bis zu einmal pro Monat reduziert. Die Kombination aus Doppelkonusboden und Strömungsbrecher bildet eine Schikane,  durch die die groben Störstoffe über den Störstoffaustrag effektiv abgeschieden werden. Dies  ermöglicht im IntensaPulper IP-R einen sicheren Austrag der groben Schwerteile im Junkomat.

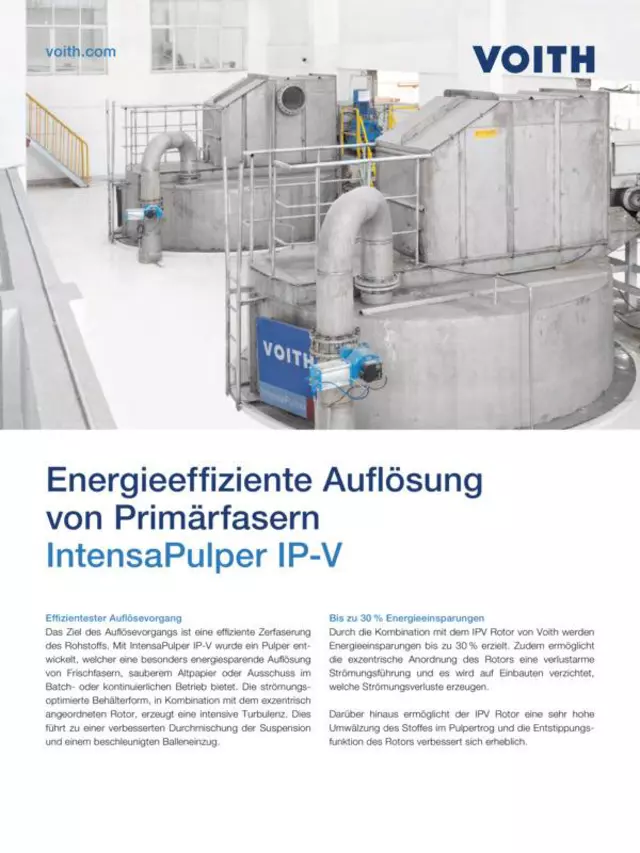

        IntensaPulper IP-V ermöglicht ein effizientes Auflösen von Frischfasern, sauberem Altpapier oder Ausschuss, im Batch- oder kontinuierlichen Betrieb. Ein Ballenbrecher zerkleinert die Ballen und trägt damit zu einer Erhöhung der Produktionskapazität bei. Eine Schwerteilfalle sichert die Aussortierung von Drähten.

        IntensaPulper von Voith erzielt eine signifikante Steigerung der Produktionskapazität im Auflöseprozess. Der Energieverbrauch kann im Vergleich zu herkömmlichen LC-Pulpern (Low-Consistency) um bis zu 25% gesenkt werden und damit werden hohe Kosteneinsparungen erreicht. Die Auflösequalität ist dabei gleichbleibend hoch.


        Umwelt. Qualität. Zuverlässigkeit.
        IntensaPulper ist ein BlueLine Produkt

        Das BlueLine Portfolio von Voith umfasst moderne Maschinen und Produkte für die Stoffaufbereitung, die sich vor allem durch einen effizienten Verbrauch von Energie und anderen Rohstoffen sowie eine schonende Behandlung der Fasern auszeichnen.

        Entdecken Sie die Innovation BlueLine

        BlueLine Vorteile

        Verbesserte Runability

        Eine robuste Dichtung sowie ein stabiler Antrieb reduzieren die Wartungsintervalle auf ein Minimum.

        Reduzierter Energieverbrauch

        Die strömungsoptimierte Behälterform, in Kombination mit dem exzentrisch angeordneten Rotor, erzeugt eine intensive Turbulenz. Dadurch wird eine verbesserte Durchmischung bei geringerem Energieeinsatz erzielt.

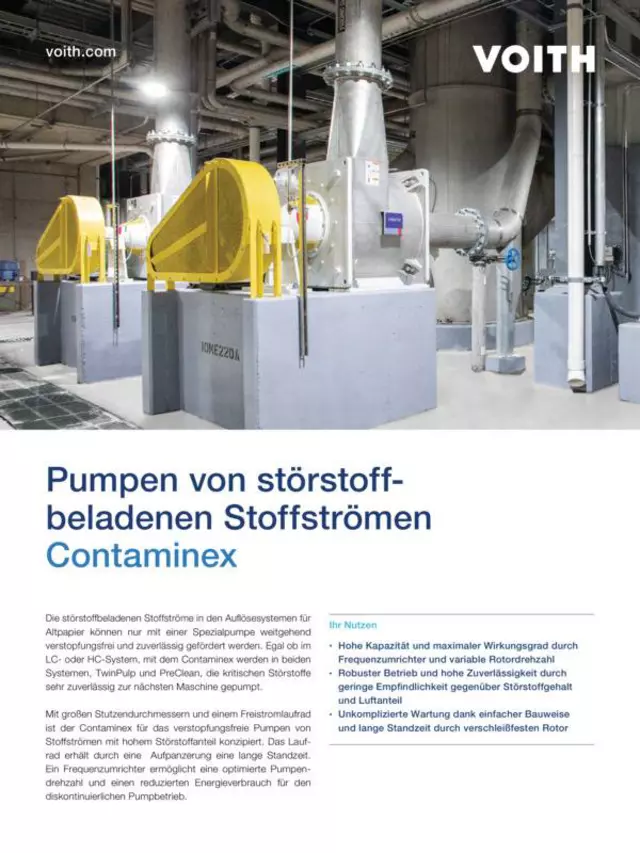

        Contaminex

        Pumpen von störstoffbeladenen Stoffströmen

        Die störstoffbeladenen Stoffströme in den Auflösesystemen für Altpapier können nur mit einer Spezialpumpe weitgehend verstopfungsfrei und zuverlässig gefördert werden. Egal ob im LC- oder HC-System, mit dem Contaminex werden in beiden Systemen, TwinPulp und PreClean, die kritischen Störstoffe sehr zuverlässig zur nächsten Maschine gepumpt.

        Mit  großen Stutzendurchmessern und einem Freistromlaufrad ist der Contaminex für das verstopfungsfreie Pumpen von Stoffströmen mit hohem Störstoffanteil konzipiert. Das Laufrad erhält durch eine  Aufpanzerung eine lange Standzeit.

        Ein Frequenzumrichter ermöglicht eine optimierte Pumpendrehzahl und einen reduzierten Energieverbrauch für den diskontinuierlichen Pumpbetrieb.

        Ihre Vorteile

        • Hohe Kapazität und maximaler Wirkungsgrad durch Frequenzumrichter und variable Rotordrehzahl
        • Robuster Betrieb und hohe Zuverlässigkeit durch geringe Empfindlichkeit gegenüber Störstoffgehalt und Luftanteil
        • Unkomplizierte Wartung dank einfacher Bauweise und lange Standzeit durch verschleißfesten Rotor

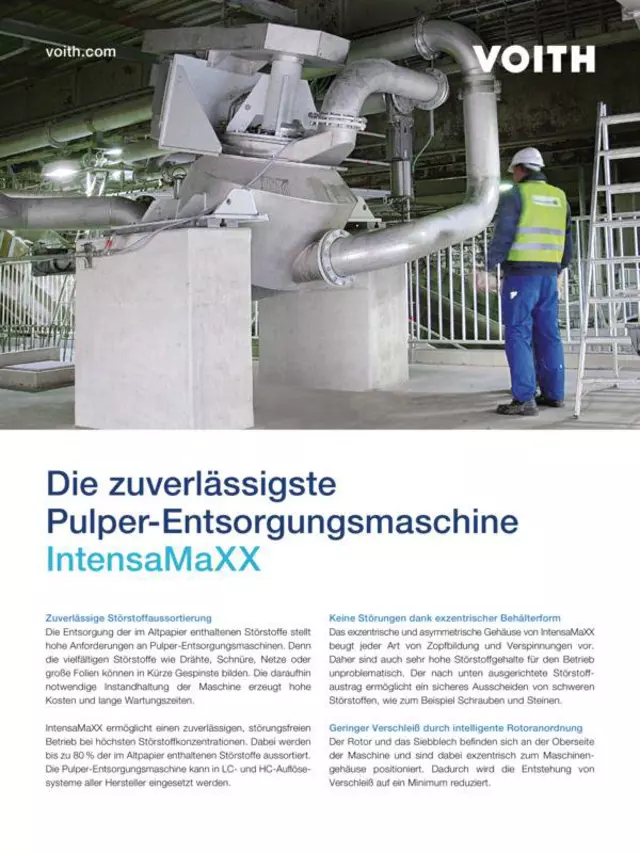

        IntensaMaXX

        Sicherer Rejektaustrag ohne Verspinnungen

        Die besondere Ausrichtung der Rotor-Sieb-Einheit an der Maschinenoberseite des asymmetrisch geformten Behälters sorgt dafür, dass sich im Inneren des IntensaMaXX keine Strömungswirbel bilden. Dadurch wird der Entstehung von Verspinnungen erfolgreich entgegengewirkt und auch höchste Störstoffgehalte bereiten keine Probleme. Der Rejektaustrag nach unten gewährleistet ein sicheres Ausscheiden von Störstoffen. Für hohe Störstoffgehalte ist IntensaMaXX mit Rotor Typ B erhältlich, für schwerauflösliche Rohstoffe mit Rotor Typ S.


        IntensaMaXX kann in der kontinuierlichen LC (Low Consistency)-Auflösung bei störstoffhaltigen Altpapiersorten eingesetzt werden oder in der HC (High Consistency)-Auflösung als Ableermaschine nach dem Batch HC Pulper.

        Umwelt. Qualität. Zuverlässigkeit.

        IntensaMaXX ist ein BlueLine Produkt

        Das BlueLine Portfolio von Voith umfasst moderne Maschinen und Produkte für die Stoffaufbereitung, die sich vor allem durch einen effizienten Verbrauch von Energie und anderen Rohstoffen sowie eine schonende Behandlung der Fasern auszeichnen.

        Entdecken Sie die Innovation BlueLine

        BlueLine Vorteile

        Verbesserte Runability

        Das asymmetrische Gehäuse beugt jeder Art von Zopfbildung und Verspinnungen vor.

        Niedrigere Wartungskosten

        Die Anordnung der Rotor-Sieb-Einheit an der Oberseite der Maschine reduziert die Entstehung von Verschleiß.

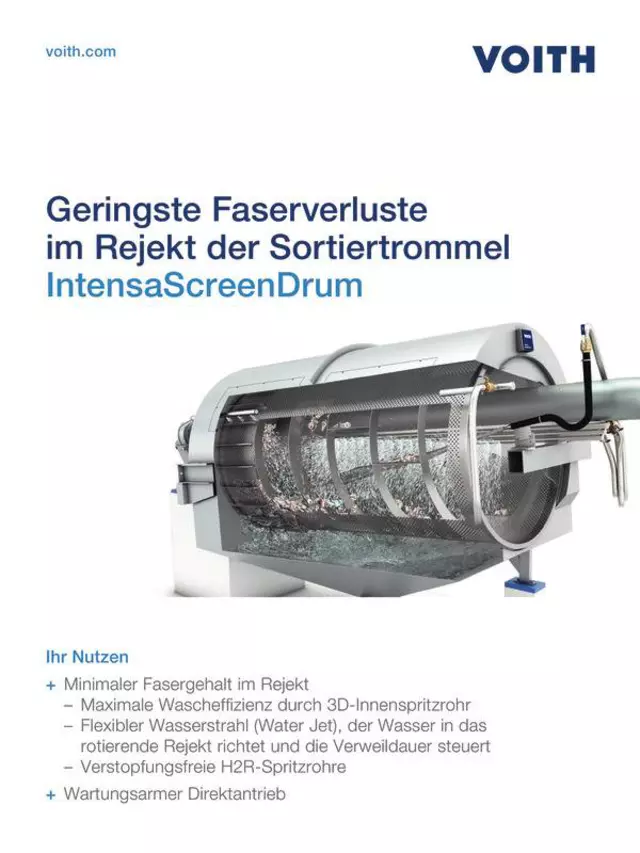

        IntensaScreenDrum

        Effizienter Waschprozess für minimalen Faserverlust

        IntensaScreenDrum ist eine Neuentwicklung, die auf langjährigen Erfahrungen mit Auflösesystemen basiert. Das innenliegende Sprührohr mit neu entwickelten Wasserdüsen hält den Rejekt nahezu faserfrei und reduziert gleichzeitig den Wasser- und Stromverbrauch. Die Anwendung eines niedrigeren Wasserdrucks als bei herkömmlichen Spritzrohren führt zu einer deutlichen Verbesserung der Wasserpumpen.

        Die Haube der IntensaScreenDrum wurde neu gestaltet, um den Wasserdampf und die Tröpfchen, die an Rohren und Handläufen haften bleiben, zu minimieren und die Umgebung sauber und sicher für die Bediener zu halten.

        Der Rejekt wird durch diskontinuierliches Spülen vom IntensaMaXX zur IntesaScreenDrum gespült, wo er gewaschen wird, um alle brauchbaren Fasern zurückzugewinnen. Der innenliegende 3D-Wasserstrahl sorgt dafür, dass der gesamte Kunststoffrejekt effizient gewaschen wird. In Abhängigkeit von den spezifischen Bedingungen kann die Verweildauer für die Rejektwaschung durch die Einstellung des Wasserstrahls für jeden Rohstoff, jedes System und jeden Kunden optimiert werden.

        Umwelt. Qualität. Zuverlässigkeit.
        IntensaScreenDrum ist ein BlueLine Produkt

        Das BlueLine Portfolio von Voith umfasst moderne Maschinen und Produkte für die Stoffaufbereitung, die sich vor allem durch einen effizienten Verbrauch von Energie und anderen Rohstoffen sowie eine schonende Behandlung der Fasern auszeichnen.

        Entdecken Sie die innovative BlueLine

        BlueLine Vorteile

        Geringerer Faserverlust

        Durch optimierte Verweildauer und 3D-Spritzrohre wird der Faserverlust minimiert.

        Erhöhte Arbeitssicherheit

        Dank einer geschlossenen Haube gibt es fast keine Spritzwasserbildung und Ablagerungen auf den umliegenden Anlagen, was die Sauberkeit des Pulperbereichs verbessert.

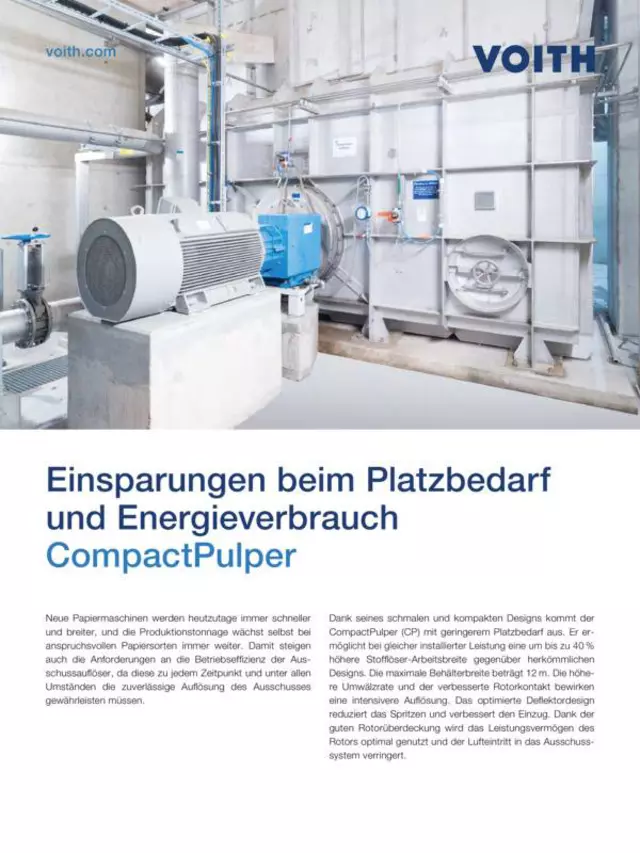

        CompactPulper

        Hohe Betriebseffizienz bei der Ausschussauflösung

        Der CompactPulper gewährleistet durch einen verbesserten Rotorkontakt und eine höhere Umwälzrate eine zuverlässige Auflösung des Ausschusses. Dank seines schmalen und kompakten Designs benötigt der CompactPulper nur wenig Platz und wird bei Gautsch-, Pressen-, sowie Trockenausschuss bei einer Auflösekonsistenz zwischen 3 und 6 % eingesetzt.

        Ein strömungsgünstiger Trog mit niedriger Troghöhe zusammen mit einem verbesserten Rotorkontakt resultieren in einer hohen Umwälzrate, was eine intensivere Auflösung bei gleichzeitig niedrigem Energiebedarf bewirkt. Der CompactPulper ist mit ein bis vier Pulping Units je Behälter und mit einer Behälterbreite von bis zu 12 Metern erhältlich. Je Pulping Unit kann eine Leistung zwischen 55 und 900 kW installiert werden.

        Ihre Vorteile

        • Geringer Platzbedarf durch schlanke und kompakte Bauweise
        • Niedriger Energieverbrauch
        • Bis zu 40% mehr Pulper-Arbeitsbreite bei gleicher installierter Leistung
        • Einfache Montage

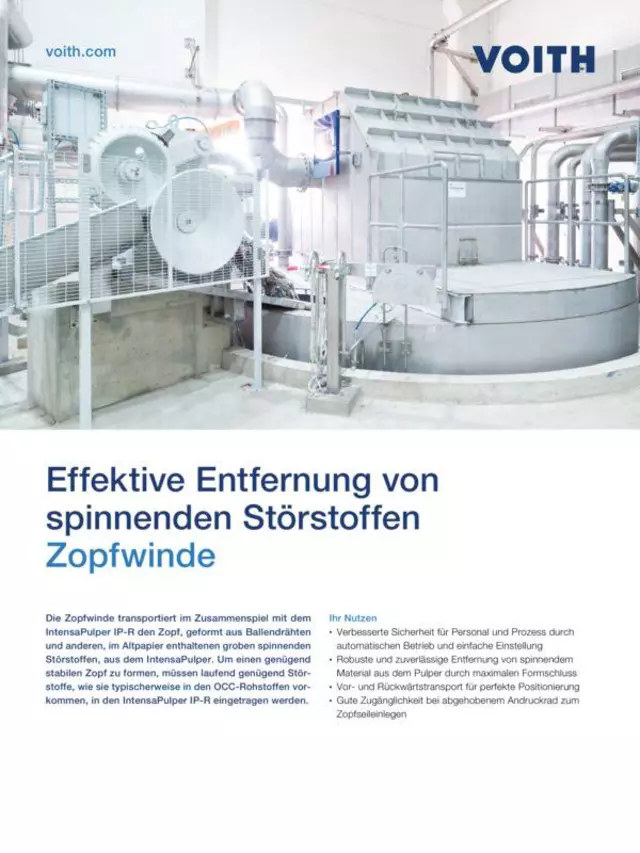

        Zopfwinde

        Effektive Entfernung von spinnenden Störstoffen

        Die Zopfwinde transportiert im Zusammenspiel mit dem IntensaPulper IP-R den Zopf, geformt aus Ballendrähten und anderen, im Altpapier enthaltenen, groben spinnenden Störstoffen, aus dem IntensaPulper. Um einen genügend stabilen Zopf zu formen, müssen laufend genügend Störstoffe, wie sie typischerweise in den OCC-Rohstoffen vorkommen, in den IntensaPulper IP-R eingetragen werden.

        Ballendrähte sind für den Transport von Papierballen erforderlich, doch ihre Entfernung vor dem Pulper ist teuer und keine funktionierende Lösung, da sich immer noch spinnende Störstoffe im Altpapier befinden, die sich im Pulper zu riesigen Gespinsten formen und nur mit Krangreifern entfernen lassen. Daher ist die Zopfwinde ein einfaches Werkzeug zur Entfernung der verspinnenden Materialien aus dem IntensaPulper IP-R. Sie stellt sicher, dass die Stahldrähte nicht durch den Rotor zerkleinert werden und dann übermäßigen Verschleiß an Maschinen, Ventilen und Pumpen verursachen.

        Richtig positioniert und in Kombination mit dem Rotor des IntensaPulpers IP-R kann die Zahl der abgerissenen Zöpfe auf ein Minimum reduziert werden. Eine starke Rippung des Transportrades vermeidet ein Rutschen.

        Die Zopfwinde erzeugt mit einem 1,1-kW-Motor eine Zugkraft von 1,6 t. In den Pausen sichert die im Motor integrierte Bremse das Transportrad gegen Verdrehen. Über Drucktasten ist ein Vor- und Rückwärtstransport der Zopfwinde möglich. Die hohe Übersetzung ermöglicht eine diskontinuierliche Geschwindigkeitssteuerung von 10 bis 300 m/h.

        Ihre Vorteile

        • Verbesserte Sicherheit für Personal und Prozess durch automatischen Betrieb und einfache Einstellung
        • Robuste und zuverlässige Entfernung von spinnendem Material aus dem Pulper durch maximalen Formschluss
        • Vor- und Rückwärtstransport für perfekte Positionierung
        • Gute Zugänglichkeit bei abgehobenem Andruckrad zum Zopfseileinlegen

        Ihr Ansprechpartner – Wie können wir Ihnen helfen?

          LC Auflösung

          Wolfgang Müller

          Productmanager



          t +49 751 83 3268

          Drum pulping, HC pulping, broke pulping

          Pierre-Haakon Berger

          Product Manager



          t +49 751 83 2213


          Für den Erfolg entwickelt

            522
            Sortiertrommel-Installationen
            185
            IntensaMaXX Installationen
            424
            Contaminex Installationen
            267
            IntensaPulper Installationen
            Da Altpapier, Ballen und viele Störstoffe den Auflöseprozess in der Stoffaufbereitung erschweren, sind ein robuster Prozess und widerstandsfähige Maschinen in der Auflösung essenziell. Eine Investition in die Intensa-Familie von Voith lohnt sich besonders, da Voith hier Robustheit mit geringem Energieverbrauch und Faserverlust vereint.
            Wolfgang Mueller, Global Product Manager

            Profitieren Sie von bewährter Voith Qualität

              Mit der innovativen Produktlinie BlueLine profitieren Kunden in der Stoffaufbereitung von bewährter Voith Qualität, bei gleichzeitig niedrigen Kosten für die eingesetzten Ressourcen.

              Servolution. Service at the next level

                Bei Voith steht der Erfolg des Kunden im Mittelpunkt. Für uns bedeutet Service, individuelle Servicelösungen anzubieten und unser umfassendes Wissen dafür einzusetzen, dass er seine Ziele erreicht.
